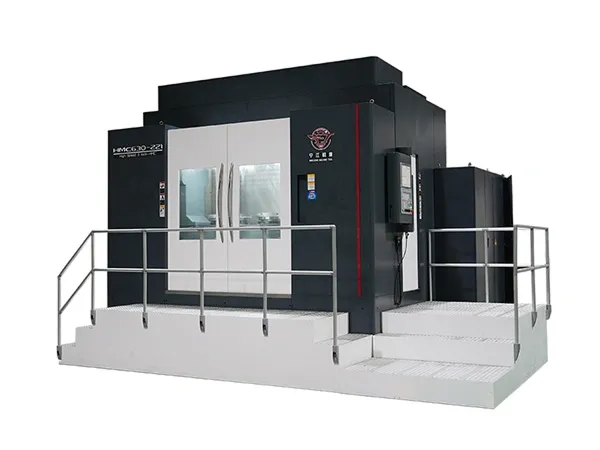

5-осевой обрабатывающий центр с двумя шпинелями Ningjiang HMC630-221
Назначение и основная концепция
Станок модели HMC630-221 предназначен для высокопроизводительной совместной 5-осевой обработки крупногабаритных алюминиевых деталей. Двойное исполнение с двумя шпинеделями и двумя поворотными столами обеспечивает параллельную обработку, сокращение цикла на 50%. Линейные двигатели и замкнутый контур управления уровнем прецизионной точности при интенсивных режимах.
Рабочие возможности
Оборудование Позволяет обрабатывать детали перемещениями X/Y/Z 800/1000/650 мм, двумя столами 2×Ø630 мм (нагрузка 1200 кг каждый). Две шпиндели (14000 об/мин, 37,5 кВт каждая) с решеткой 0,005 мм (повторяемость 0,003 мм). Магазин на 64 позиции, быстрая подача 64 м/мин обеспечивают экстремальную производительность.
Система управления и автоматизация
Управление системой осуществляется через ЧПУ FANUC с полностью замкнутым контуром и синхронизацией двух шпинделей. Моментные двигатели на осях кондиционера обеспечивают высокоточную индексацию столов. Оборудован автоматической калибровкой, диагностикой, контрольным инструментом и интерфейсами для синхронных CAM-программ Стан и Индустрия 4.0.
Область применения и эксплуатации
Станок применяется для авиационных панелей, автомобильных блоков и пресс-форм из-изображений (класс IT4–IT5). Требуется стабильная температура ±1°C, чистота ISO 7 и высокая СОЖ. Мощность 80–100 кВА, масса 25 тонн.
— Двойная станина повышенной жесткости с термостабилизацией
— Система ЧПУ FANUC с полностью замкнутым контуром и синхронизацией синхронизации
— Поворотная консольная панель управления FANUC (двойная)
— Шкаф управления шпинделем с термостатированием и фильтрацией воздуха
— Две высокоскоростных шпинделя (14000 об/мин, 37,5 кВт каждая)
— Два поворотных стола 2×Ø630 мм (нагрузка 1200 кг каждая, оси) A/C)
— Линейные двигатели по осям X/Y/Z (795/800/650 мм)
— Приводы моментных двигателей для осей столов кондиционера
— Шарико-винтовые пары прецизионного класса для вспомогательных осей
— Линейные направляющие с ручной пришабровкой
— Магазин инструмента на 64 позиции (общий для шпинделей)
— Система автоматической осей
— Пневмосистема высокого давления (0,7–0,9) МПа, расход 400 л/мин)
— Система подачи СОЖ с многоступенчатой фильтрацией
— Полностью закрытые кожухи с двойной аспирацией
— Диагностическая система синхронного Триптихи
— Интерфейсы Ethernet/RS-232 для параллельных CAM-программ
— Электротехнические компоненты FANUC (Япония)
— Пневмокомпоненты SMC
— Комплект ЗИП на 12 месяцев (опционально)
Дополнительные комплектации:
— Увеличение внешней скорости шпинделей до 18000 об/мин
— Расширенный магазин инструментов (80–128 позиций)
— Система автоматического управления инструментом (двойная)
— Маховик управления
— Интеграция в FMS с автоматическим складом поддона
