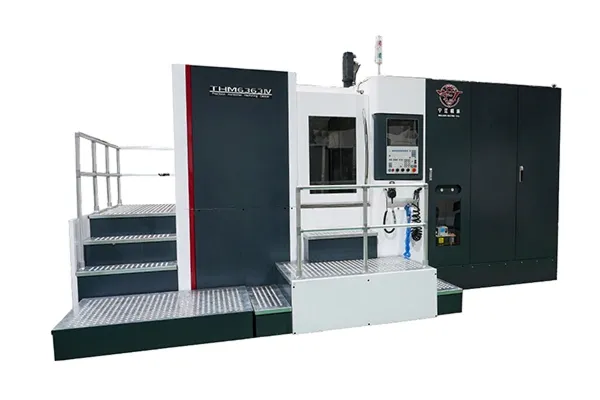

5-осевой горизонтальный обрабатывающий центр с ЧПУ Ningjiang THMC6350IV
Назначение и общая концепция
Станок модели THMC6350IV предназначен для высокоточной 5-осевой обработки крупных и тяжелых деталей в аэрокосмической, автомобильной и энергетической отраслях. Конструкция с цельнолитой Т-образной станиной и колыбельным поворотно-наклонным столом обеспечивает полную одностановочную обработку сложной геометрии. Полностью закрытый кожух с червячными приводами высокого момента гарантирует стабильность при тяжелых режимах резания.
Рабочие возможности

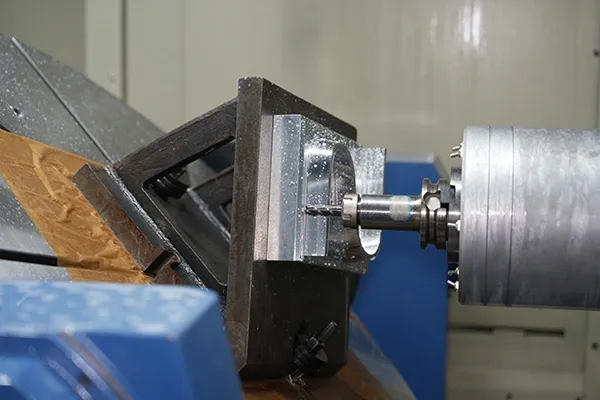

Оборудование позволяет обрабатывать заготовки перемещениями X/Y/Z 900/700/900 мм, колыбельным столом Ø500 мм (нагрузка 500 кг). Диапазон осей A (10°–90°) и B (360° непрерывно) с точностью позиционирования 0,008 мм (повторяемость 0,004 мм). Шпиндель достигает 6000 об/мин (опционально 8000–12000 об/мин), быстрые подачи до 30 м/мин обеспечивают высокую производительность сложных контуров.
Система управления и автоматизация
Управление осуществляется через систему ЧПУ FANUC с многоосевым управлением и пакетом для 5-осевой интерполяции. Моментные двигатели на осях A/B с червячными редукторами обеспечивают высокую точность индексации. Станок оснащен автоматической калибровкой стола, диагностикой, электронным контролем инструмента и интерфейсами для CAM-систем и гибких производственных линий.
Область применения и эксплуатация
Станок применяется для лопаток турбин, импеллеров, структурных элементов самолетов и пресс-форм (класс точности IT5–IT6). Требуется стабильная температура ±2°C, чистота воздуха ISO 8 и централизованная СОЖ. Мощность 40–50 кВА, масса 12–15 тонн.
