Зубошлифовальные станки: технология обработки зубчатых колёс

Для чего необходимо шлифование зубчатых колёс

Зубошлифовальные станки применяют для чистовой обработки зубчатых колёс, когда требуется высокая точность профиля зубьев, шага, направления зуба и низкая шероховатость рабочих поверхностей. Шлифование позволяет исправить погрешности, оставшиеся после зубофрезерования или зубодолбления, и получить стабильную геометрию передачи.

Шлифование зубчатых колёс используют для повышения точности зубчатого зацепления и качества рабочих поверхностей зубьев. Особенно оно востребовано при изготовлении высоконагруженных передач, для которых даже небольшие отклонения геометрии могут привести к шуму, вибрациям, ускоренному износу и снижению ресурса.

Зубчатое колесо после термической обработки может иметь отклонения размеров и формы, связанные с закалкой, отпуском и последующим охлаждением. При этом термообработка необходима для получения требуемой твердости и прочности, поэтому полностью исключить изменение геометрии детали невозможно.

Зубошлифование позволяет выполнить окончательную обработку уже закаленной детали. С поверхности снимается небольшой слой металла, благодаря чему корректируются профиль и направление зубьев, а рабочая поверхность получает требуемую шероховатость.

Технология особенно важна для деталей, работающих на высоких скоростях и передающих значительные нагрузки. Чем выше требования к передаче, тем большее значение имеют точность зубчатого венца и качество обработки.

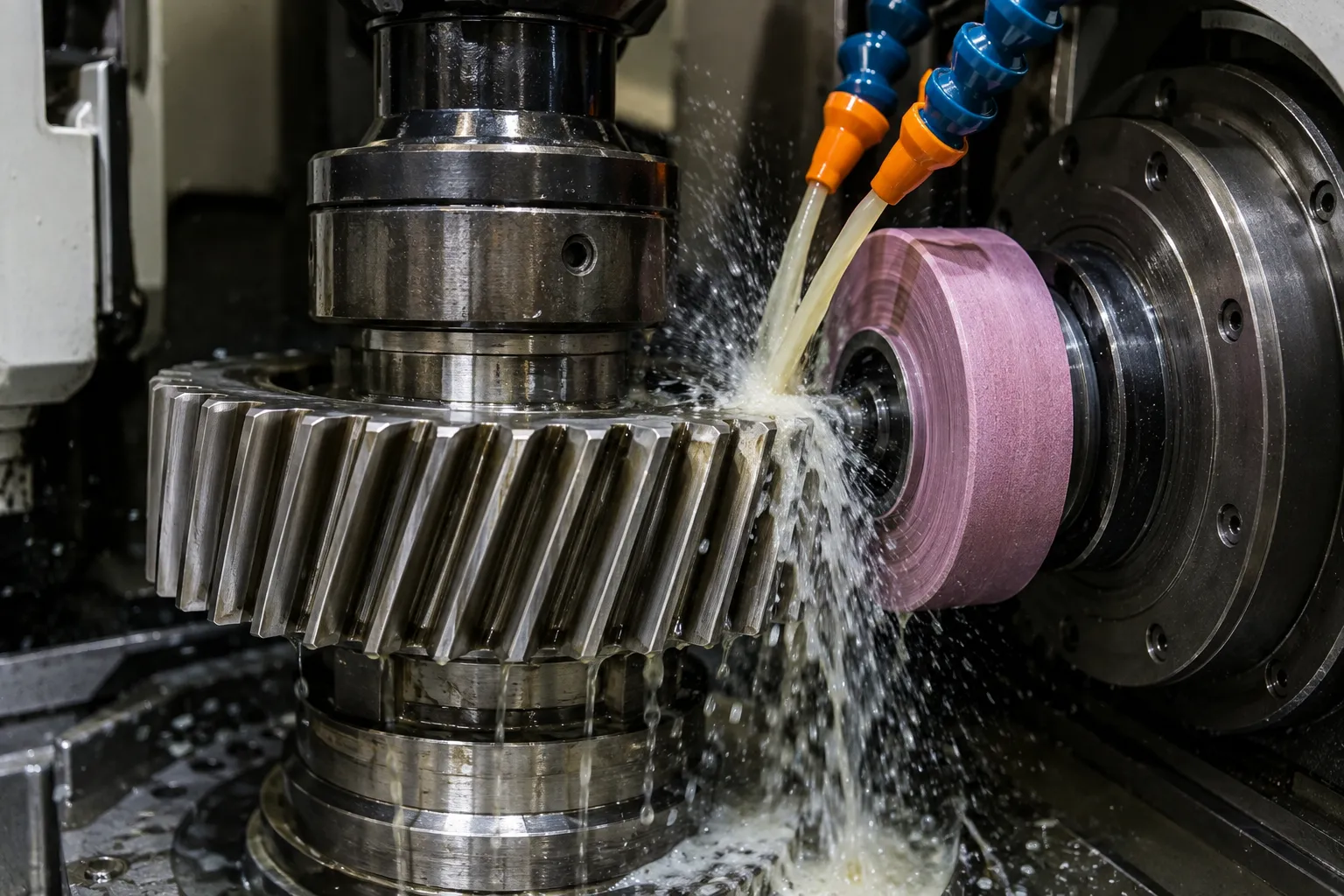

Как работает зубошлифовальный станок

Зубошлифовальный станок формирует рабочую поверхность зуба за счет относительного движения шлифовального инструмента и заготовки. Траектория движения инструмента задается кинематикой станка и зависит от выбранного метода обработки.

В отличие от обычного плоского или круглого шлифования, здесь необходимо обеспечить точное согласование вращения зубчатого колеса и движения шлифовального инструмента. Станок фактически воспроизводит условия зацепления или заданную траекторию формирования профиля.

Основными элементами оборудования являются станина, шпиндельные узлы, устройство закрепления детали, система перемещений, привод вращения заготовки, система ЧПУ и оборудование для подачи СОЖ.

Современные зубошлифовальные станки позволяют автоматически выполнять последовательность операций, контролировать положение рабочих органов и компенсировать часть технологических отклонений.

Какие зубчатые колёса шлифуют

Зубошлифование применяют прежде всего для цилиндрических зубчатых колёс с прямыми и косыми зубьями. Конкретные возможности зависят от конструкции станка, его рабочей зоны и используемого метода обработки.

Обрабатываться могут:

• шестерни;
• зубчатые колёса редукторов;
• валы-шестерни;
• зубчатые венцы;
• детали коробок передач;
• элементы приводов;
• зубчатые колёса промышленного оборудования;
• ответственные детали авиационной, автомобильной и энергетической техники.

При выборе оборудования необходимо учитывать наружный и внутренний диаметры детали, ширину зубчатого венца, модуль, угол наклона зуба, количество зубьев, материал и требования к точности.

Эти параметры непосредственно влияют на возможность установки детали на станок и выбор технологии шлифования.

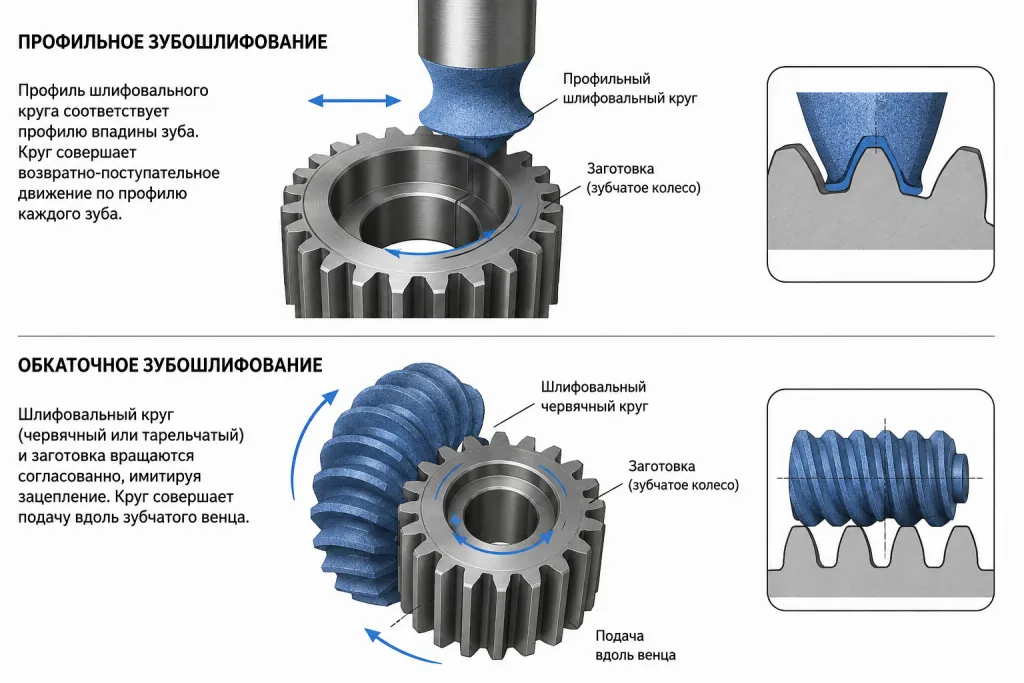

Основные методы зубошлифования

Для обработки зубчатых колёс применяют несколько технологий, основными из которых являются профильное и обкаточное шлифование. Выбор метода определяется конструкцией детали, серийностью производства, требованиями к точности и характеристиками оборудования.

При профильном шлифовании форма шлифовального инструмента соответствует профилю впадины или обрабатываемой поверхности зуба. Инструмент перемещается относительно каждого зуба, формируя заданный профиль.

Обкаточное шлифование основано на кинематике, имитирующей зацепление зубчатого колеса с инструментом. Этот метод позволяет эффективно обрабатывать большое количество зубьев и особенно хорошо подходит для серийного производства.

Конкретная технология выбирается с учетом параметров зубчатого колеса и требуемой точности. В промышленном производстве также учитывают производительность, стоимость инструмента и возможность автоматизации процесса.

Профильное зубошлифование

Профильное шлифование позволяет непосредственно формировать требуемый профиль зуба и используется для получения высокой точности отдельных элементов зубчатого венца. Метод особенно удобен при обработке деталей, для которых требуется гибкость при переходе между различными типоразмерами.

Шлифовальный круг получает соответствующую форму или управляется по заданной траектории. При обработке станок перемещает инструмент относительно зубчатого колеса таким образом, чтобы рабочая поверхность круга сформировала требуемый профиль.

Одним из преимуществ метода является возможность обработки различных деталей при соответствующей настройке оборудования. Это важно для мелкосерийного производства и предприятий с широкой номенклатурой.

Недостатком может быть более высокая продолжительность обработки по сравнению с производительными методами обкаточного шлифования при больших объёмах выпуска.

Обкаточное шлифование

Обкаточное шлифование основано на согласованном вращении детали и инструмента. Их относительное движение соответствует кинематике зубчатого зацепления, благодаря чему профиль формируется одновременно с перемещением инструмента вдоль зубчатого венца.

Такой подход позволяет эффективно обрабатывать зубья и получать стабильную геометрию на всей детали. Обкаточная технология широко применяется в серийном и массовом производстве.

Для обработки могут использоваться различные типы шлифовальных инструментов. Конкретный вариант зависит от конструкции станка, параметров зубчатого колеса и требуемого класса точности.

Главное преимущество технологии — сочетание высокой производительности и точности при правильно настроенном оборудовании.

Шлифование червячным кругом

При шлифовании червячным кругом инструмент имеет форму, близкую к червяку, и работает с зубчатым колесом по принципу обкатки. Деталь и инструмент вращаются согласованно, а инструмент перемещается вдоль зубчатого венца.

Метод эффективен для обработки большого количества зубьев и широко используется в серийном производстве.

За один рабочий цикл можно последовательно обработать значительное количество зубьев без необходимости устанавливать отдельный профиль инструмента для каждого зуба. Это повышает производительность и делает технологию удобной для стабильной крупносерийной номенклатуры.

При этом большое значение имеют точность станка, состояние шлифовального круга, система правки и стабильность режимов обработки.

Шлифование тарельчатым кругом

Тарельчатые и дисковые шлифовальные круги применяются в технологиях, где требуется сформировать профиль зубьев с высокой точностью. Инструмент воздействует на рабочую поверхность зуба, а станок обеспечивает необходимые относительные перемещения.

Такой способ может использоваться при обработке деталей различной геометрии и в производстве, где требуется высокая гибкость технологического процесса.

Особенно важно правильное формирование и поддержание профиля инструмента. По мере работы круг изнашивается, поэтому его геометрия должна периодически восстанавливаться с помощью системы правки.

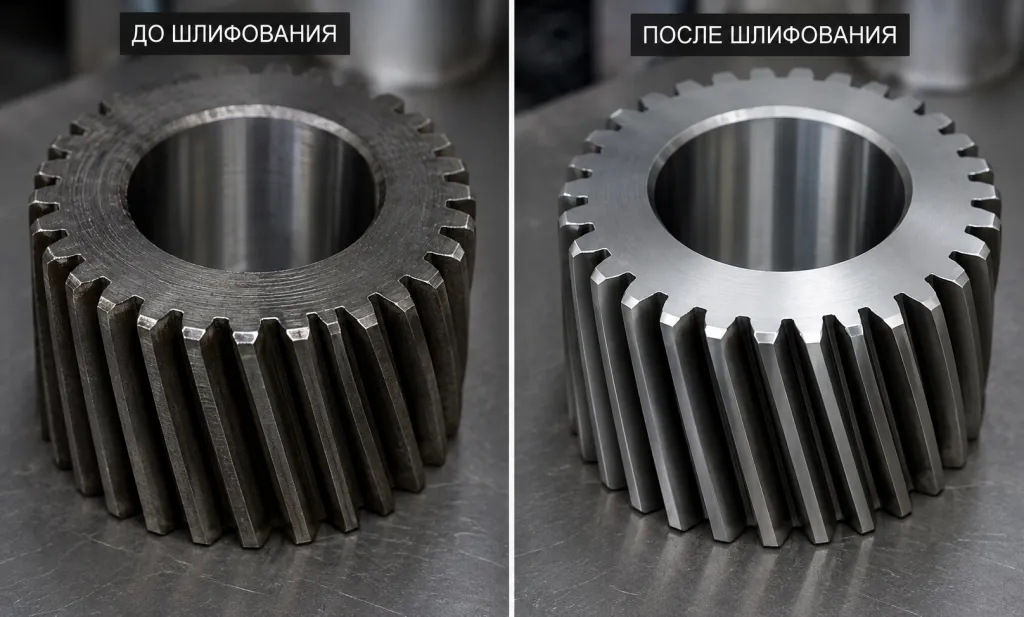

Что происходит с зубчатым колесом после шлифования

После зубошлифования изменяется геометрия рабочей поверхности зубьев и снижается шероховатость. Правильно выполненная операция обеспечивает более точное сопряжение деталей в передаче.

К основным результатам относятся:

• корректировка профиля зуба;
• повышение точности шага;
• улучшение направления зуба;
• снижение шероховатости;
• уменьшение погрешностей после термообработки;
• повышение плавности зацепления;
• снижение шума и вибраций;
• повышение долговечности передачи.

При этом шлифование не должно рассматриваться только как способ «сделать поверхность гладкой». Основная задача — получить требуемую геометрию зубчатого зацепления с заданной точностью.

Влияние термообработки на технологию

Зубошлифование часто выполняется после закалки зубчатого колеса, поскольку именно после термообработки возникают остаточные деформации, которые необходимо устранить.

После закалки деталь приобретает высокую твердость, поэтому для окончательной обработки используются абразивные инструменты, способные работать с закаленной сталью.

При этом припуск под шлифование должен быть заранее предусмотрен технологическим процессом. Если оставить недостаточный припуск, часть погрешностей после термообработки невозможно будет исправить. Слишком большой припуск, наоборот, увеличит время обработки и расход инструмента.

Поэтому зубошлифование необходимо учитывать еще на этапе разработки технологии изготовления зубчатого колеса.

Как выбирается шлифовальный круг

Шлифовальный круг подбирается по материалу детали, ее твердости, требуемой точности, производительности и особенностям станка. От характеристик круга зависит интенсивность съема материала, качество поверхности и стабильность процесса.

Для обработки закаленных сталей применяются абразивные материалы, подходящие для работы с высокой твердостью. В современных технологиях также используются высокоэффективные абразивы, включая электрокорунд, карбид кремния, кубический нитрид бора и другие специализированные решения.

При выборе учитываются зернистость, твердость, структура, связка и геометрия круга.

Для массового производства особенно важна стабильность характеристик инструмента на протяжении всего ресурса. Изменение режущих свойств круга может привести к изменению нагрузки на станок и ухудшению качества обработки.

Правка шлифовального круга

Правка необходима для восстановления геометрии и режущих свойств шлифовального инструмента. В процессе работы круг постепенно изнашивается и засаливается, поэтому без своевременной правки стабильность обработки снижается.

На современных зубошлифовальных станках правка может выполняться автоматически по заданному циклу. Станок учитывает необходимую форму инструмента и корректирует его рабочую поверхность.

Особенно важна точность правки при профильном шлифовании. Любая ошибка в геометрии инструмента может непосредственно отразиться на форме зуба.

Для серийного производства автоматизированная правка позволяет поддерживать стабильность процесса и уменьшать влияние человеческого фактора.

Режимы зубошлифования

Режимы обработки определяют производительность и качество поверхности зубчатого колеса. К основным параметрам относятся скорость вращения шлифовального круга, скорость детали, продольная или поперечная подача и глубина съема.

При черновом шлифовании основное внимание уделяется производительности и эффективному удалению припуска. На чистовых переходах приоритетом становятся точность профиля, шероховатость и минимизация теплового воздействия.

Чрезмерно интенсивный режим может привести к перегреву поверхности и появлению дефектов. Слишком низкая производительность увеличивает продолжительность цикла и себестоимость детали.

Поэтому режимы должны подбираться с учетом материала, твердости, характеристик круга и возможностей конкретного оборудования.

Роль СОЖ при зубошлифовании

Система подачи смазочно-охлаждающей жидкости необходима для отвода тепла, образующегося в зоне контакта инструмента и детали. При интенсивном шлифовании без эффективного охлаждения возрастает риск температурных дефектов поверхности.

СОЖ также помогает удалять продукты обработки из рабочей зоны и поддерживать стабильность процесса.

Для промышленного оборудования важны не только производительность насоса, но и направление подачи жидкости, фильтрация и удаление загрязнений. Чем выше требования к качеству обработки, тем больше значение имеет стабильность системы охлаждения.

Как контролируется качество зубошлифования

Контроль зубчатого колеса включает проверку геометрии зубьев и параметров поверхности. В зависимости от требований производства контролируются профиль зуба, направление, шаг, биение и другие показатели.

Для ответственных деталей применяются специализированные зубоизмерительные комплексы. Они позволяют определить отклонения фактической геометрии от номинальной и подтвердить соответствие детали требованиям чертежа и стандартов.

Контроль может выполняться после обработки или интегрироваться в общий производственный процесс.

Важно учитывать, что высокая точность станка не исключает необходимость контроля. На результат влияют инструмент, оснастка, режимы резания, состояние оборудования и температурные условия.

От чего зависит точность зубошлифования

Точность обработки определяется совокупностью факторов: жесткостью станка, точностью приводов, состоянием шпинделей, кинематикой, качеством инструмента и правильностью настройки.

Большое значение имеет базирование зубчатого колеса. Если деталь установлена с погрешностью, даже высокоточный станок не сможет полностью компенсировать ошибку.

Также необходимо учитывать температурные деформации. При длительной работе станка нагрев узлов может изменять взаимное положение элементов и влиять на точность.

Поэтому современные зубошлифовальные комплексы оснащаются системами температурной компенсации и контроля, а технологический процесс строится с учетом тепловой стабильности оборудования.

Зубошлифование в серийном производстве

В серийном производстве ключевыми требованиями являются стабильность точности и минимальное время цикла. Поэтому здесь востребованы автоматические системы загрузки, автоматическая правка инструмента, измерение детали и автоматическая коррекция параметров.

Если производство предполагает большой объем одинаковых зубчатых колёс, автоматизация позволяет существенно снизить влияние оператора на результат.

Современный станок может выполнять обработку, измерение и корректировку технологических параметров в рамках единого процесса. Это сокращает количество промежуточных операций и повышает повторяемость качества.

Для крупносерийного производства также важна возможность интеграции зубошлифовального станка с роботизированной загрузкой и автоматизированной транспортировкой деталей.

Как выбрать зубошлифовальный станок

Зубошлифовальный станок выбирают по параметрам зубчатого колеса, требуемой точности, объему производства и технологии обработки. Нельзя выбирать оборудование только по максимальному диаметру обрабатываемой детали.

При подборе необходимо учитывать:

• максимальный и минимальный диаметр детали;
• ширину зубчатого венца;
• модуль;
• количество зубьев;
• угол наклона зуба;
• тип зубьев;
• материал и твердость;
• требуемый класс точности;
• необходимую шероховатость;
• предполагаемый объем производства;
• способ загрузки и выгрузки;
• тип шлифовального инструмента;
• возможности автоматической правки;
• систему измерения;
• характеристики ЧПУ.

Особенно важно проверить рабочий диапазон оборудования. Если предприятие выпускает несколько типоразмеров зубчатых колёс, станок должен обеспечивать обработку всей необходимой номенклатуры либо наиболее значимой ее части.

Как технология влияет на выбор оборудования

Тип зубошлифования непосредственно определяет требования к станку. Для профильной обработки важны возможности формирования и контроля точного профиля, а для обкаточного шлифования — точность кинематической связи между инструментом и заготовкой.

При небольших сериях приоритетом может быть гибкость и возможность быстрой переналадки. Для массового производства важнее производительность, стабильность цикла и автоматизация.

Поэтому сначала определяется технология обработки, а уже после этого выбирается конкретная конфигурация оборудования.

Подбор зубошлифовального станка под производство

Подбор зубошлифовального оборудования выполняется под конкретные производственные задачи. При выборе учитываются параметры зубчатого колеса, требования к точности, материал, твердость после термообработки, объем выпуска и особенности технологического процесса.

Инженеры могут проанализировать чертеж детали и определить, какой тип зубошлифовального оборудования оптимально соответствует поставленной задаче. При этом оцениваются не только основные технические характеристики, но и возможность использования необходимого инструмента, оснастки, измерительных систем и автоматизации.

Такой подход позволяет подобрать оборудование не формально по каталожным параметрам, а с учетом реального процесса изготовления зубчатых колёс.

Заключение

Зубошлифование является одной из ключевых операций при изготовлении высокоточных зубчатых колёс. Оно позволяет корректировать геометрию зубьев после термообработки, снижать шероховатость рабочих поверхностей и обеспечивать требуемую точность зубчатого зацепления.

Эффективность процесса зависит от правильного сочетания станка, инструмента, режимов обработки, системы охлаждения, правки и контроля. При этом выбор оборудования должен выполняться исходя из конкретной номенклатуры деталей и требований производства.

Для небольших партий важны гибкость и возможность быстрой переналадки, для серийного и массового производства — производительность, стабильность и автоматизация. Именно поэтому перед приобретением зубошлифовального станка необходимо оценить весь технологический процесс, начиная с параметров зубчатого колеса и заканчивая требованиями к готовой детали.
