Бесцентровый шлифовальный станок — это оборудование для наружной круглой обработки, в котором деталь не фиксируется в патронах или центрах, а свободно крепится между двумя кругами на опорном ноже. Именно отсутствие жёсткой конструкции дало станку название «бесцентровый» и определило его главное преимущество — высокую производительность в массовом производстве.
В отличие от круглошлифовального станка, где заготовку необходимо держать в центре, закреплять и вращать шпинделем, здесь деталь базируется на собственной обрабатываемой поверхности. Он выбирает самую низкую трудоёмкую операцию — установку и выверку детали — и позволяет обрабатывать тысячи одинаковых заготовок в час. Поэтому бесцентровое шлифование стало основным методом обработки подшипников роликов, поршневых пальцев, штоков, осей, валиков электродвигателей, крепежа и распространения других массовых деталей простой круглой формы.
На практике бесцентровое шлифование используется как основное решение для массового производства гладких цилиндрических деталей. Оно подходит, когда нужно обеспечить высокую производительность и стабильность размера от детали к детали.
Именно в этот момент многие производства начинают смотреть в сторону бесцентрово-шлифовальных станков. Такой подход позволяет не просто «добавить шлифование», а выстроить более устойчивый и предсказуемый маршрут обработки.
Устройство и принцип работы
В основе станка лежат три рабочих элемента: шлифовальный круг, ведущий круг и опорный нож между ними. Деталь устроена на ноже в зазоре между кругами, при этом шлифовальный круг снимает металл, ведущий круг задает детали вращение и длинное перемещение.
Ключевой момент — разница в функциях кругов. Шлифовальный круг вращается с большой скоростью (30–35 м/с и выше) и осуществляет собственно резание. Ведущий круг, сделанный на резиновой или вулканитовой связке с большим коэффициентом трения, и вращение происходит гораздо медленнее — он не реже, чем «ведет» деталь, сообщая ей подходящую окружную скорость для счетчика сцепления. Опорные ножные опоры заготовку регулируют и удерживают ее на определенной высоте относительно линии центров кругов.
Важнейшая деталь геометрии — центр структуры фигуры чуть выше линии, соединяющей центры кругов. Это перемещение вверх заставляет заготовку постепенно «округляться»: выступающие участки при каждом обороте срезаются интенсивнее, и погрешности образуют самостранствующиеся. Если деталь опустить на уровень центров, вместо круга получится многогранник, поэтому неправильная установка ножа по высоте — основа точности бесцентрового шлифования.
Основные схемы обработки

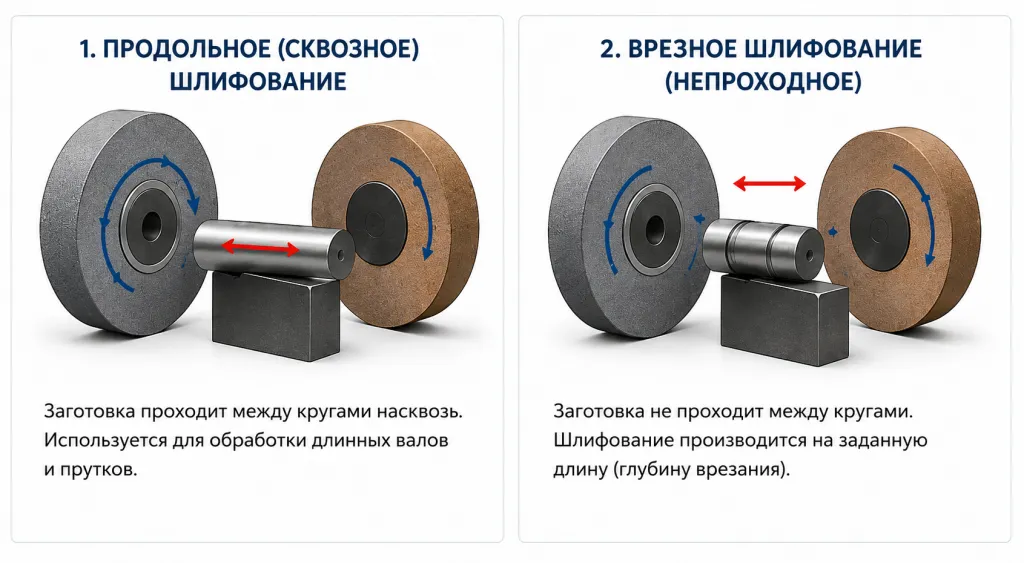

Схемы бесцентрового шлифования две: проходное (сквозное) и врезное. Проходное измерение для гладких валиков и осей постоянного диаметра, врезное — для деталей с буртами, ступенями или профилями.
При проходном шлифовании ведущий круг разворачивают на небольшой угол (обычно 1–5°) к оси шлифовального круга. Этот наклон создает осевую составляющую скорость, и сама деталь, вращаясь, продвигается вдоль ножа от нагрузки на выгрузку. Заготовки возникают один за другим непрерывным потоком, они проходят зону обработки насквозь — отсюда максимальная производительность. Так можно перемещать штифты, ролики, прямые валики, калиброванные прутки.
Врезное шлифование, когда деталь нельзя пропустить насквозь — например, у нее есть бурт или несколько ступенек. Здесь ведущий круг контура почти параллельно, деталь фиксируется в осевом направлении упором, а обработка идет за счет радиального разреза круга на всей поверхности участка. Резная схема позволяет получать профильные и ступенчатые поверхности, а также обрабатывать конусы, если правой придать кругу нужную форму.
Преимущества бесцентрового шлифования
Главные преимущества метода — высочайшая производительность и стабильность размера каждой партии. За счет непрерывной подачи детали без установки и резьба станок обрабатывается в разы больше заготовок, чем круглошлифовальный, размер держится в узком допуске от детали к детали.
Первое преимущество — производительность. Нет цикла «установил — зажал — обработал — снял»: деталь сама заходит в зону резания и выходит из нее, а при проходной схеме поток заготовок вообще непрерывен. Это делает метод незаменимым в массовом и крупносерийном производстве.
Второе — жёсткость системы и точность. Заготовка опирается по всей длине на нож и ведущий круг, а не заходит между двумя центрами, поэтому она не прогибается под давлением шлифовального круга. Это особенно важно для рассмотрения и тонких деталей — тонких валиков, спиц игл, — которые в центрах должны были бы поддерживать люнетами. Отсутствие прогиба позволяет снять больший припуск за проход и сохранить точную геометрию.
Третье — стабильность и простота автоматизации. Поскольку деталь базируется на собственной обработанной поверхности, а не по центральным отверстиям, исключается погрешность в ее состоянии и ошибки накопления. Станок легко в опасности в автоматическую линию с бункерной загрузкой, что требует участия оператора и человеческого фактора. Дополнительный плюс — не нужно засверливать центральные отверстия, а значит, экономится целая организованная операция.
Недостатки и ограничения

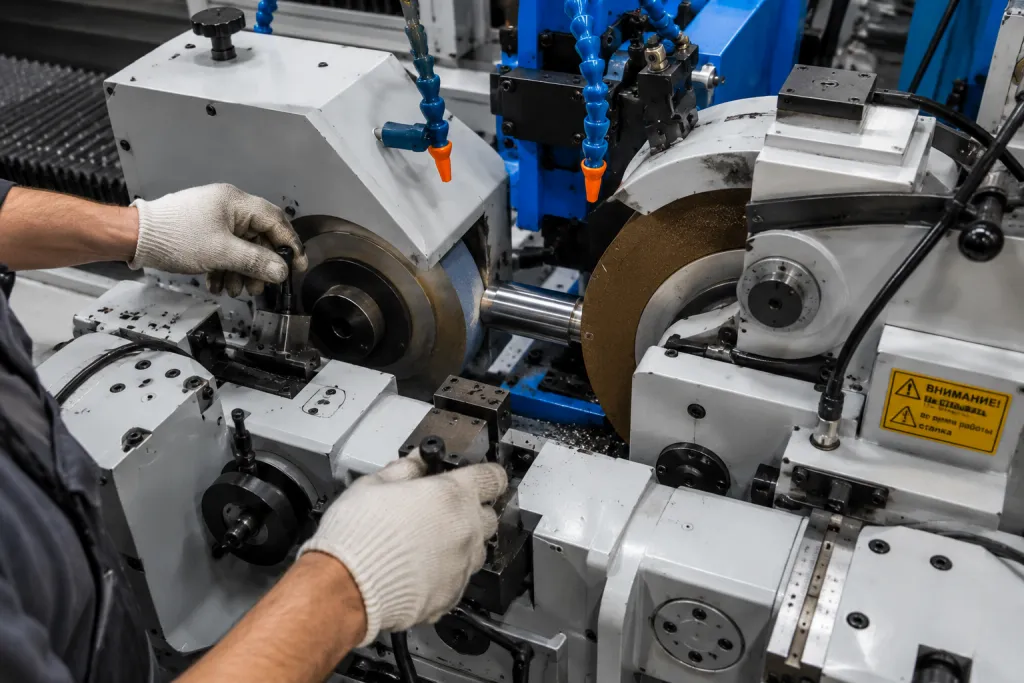

У бесцентрового шлифования есть и недостатки — узкая специализация и сложная наладка. Станок эффективен только на массовых партиях простых округлых деталей, а его переналадка под новую деталь требует времени и высокой квалификации.Бесцентровое шлифование оправдано при больших объемах: настройка углов, кругов и упоров занимает время, поэтому для единичных и мелкосерийных ножей выгоднее круглошлифовальный станок. Есть и конструктивные ограничения — метод плохо подходит для деталей с прерывистой поверхностью (шпонными пазами, лыками, поперечными отверстиями), потому что такие участки нарушают равномерное вращение на ноже. Кроме того, бесцентровая шлифовка обрабатывает поверхность сама по себе и не гарантирует ее соосности с другими элементами детали — если нужна строгая концентрированность нескольких шеек относительно единой оси, обработку обычно проводят в центрах.

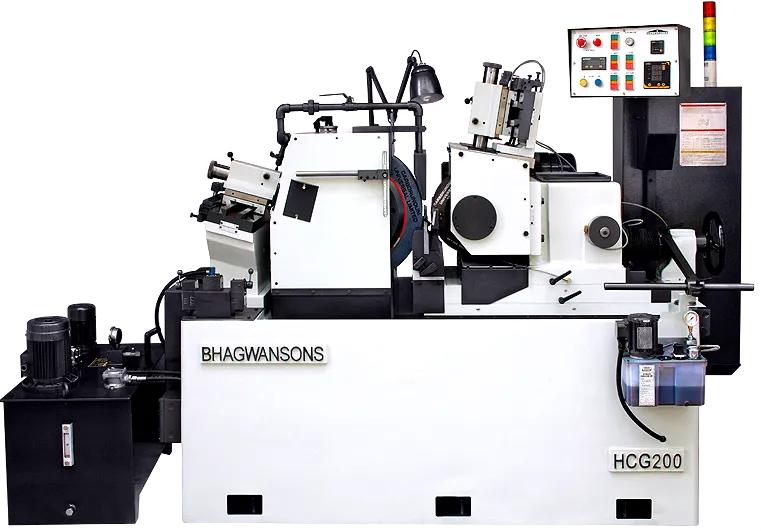

Как выбрать бесцентровый шлифовальный станок
Станки подбирают по диапазону диаметров и длины обрабатываемых деталей, требуемой точности и стандартной серийности. Именно номенклатура деталей и объем выпуска определяют нужные размеры кругов, мощность привода и уровень автоматизации.
Ключевые параметры — наибольший и наименьший диаметр обработки, ширина шлифовального и ведущего кругов (она ограничивает форму детали при врезной форме и производительность при проходной окружности), мощность привода круга. Далее определяют жёсткость станины и качество шпиндельных узлов — от них зависит достижимая точность формы и отсутствие волнистости. Важные механизмы точной регулировки высоты и угла ножа, система правки обоих кругов алмазным инструментом и подача СОЖ с фильтрацией, без которой невозможно получить чистую поверхность без прижогов.
Для серийного производства решающими становятся автоматизация и повторяемость. Модели с ЧПУ позволяют программно задавать и стабильно воспроизводить наладку, сохранять параметры под разные детали и быстро переходить с одной номенклатуры на другую, а система активного контроля автоматически сохраняет размер в партии. Оснащение бункерной или конвейерной загрузкой превращает станок в элемент автоматической линии.
