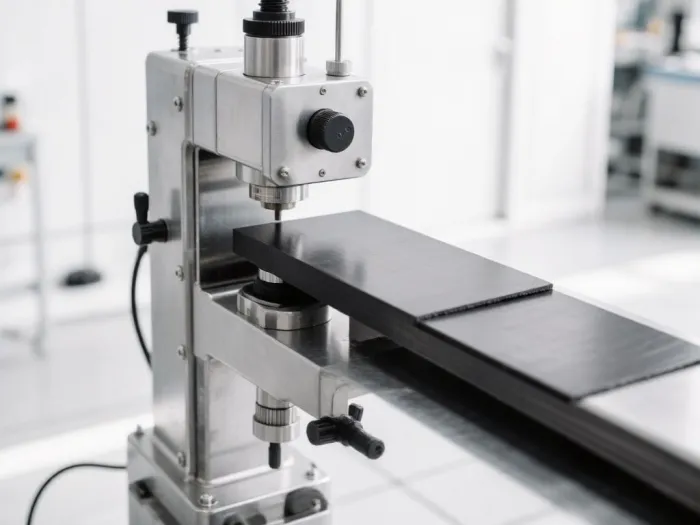

Определение твердости материала

Характерные проблемы из-за отсутствия контроля фактической твёрдости

1. Неконтролируемый износ и поломка режущего инструмента: при обработке деталей из стали 40Х с фактической твёрдостью HB 230 вместо ожидаемых 190 твердосплавная пластина истирается в 2 раза быстрее; скорость резания, рассчитанная по паспортным данным, вызывает катастрофический износ за 8 минут и брак по размеру.
2. Разброс твёрдости в партии после термообработки: колебания от HRC 42 до HRC 55 в одной садке при допуске HRC 48 ±2 ведут к тому, что часть деталей «сырые» и не обеспечивают износостойкость, а часть перекалены и склонны к хрупкому разрушению.
3. Повышенное коробление и трещины при шлифовке закалённых деталей: неравномерная твёрдость по сечению, вызванная мягкой пятнистостью, вызывает прижоги и микротрещины на финишной операции, обнаруживаемые только при ультразвуковом контроле.
4. Нестабильность упрочнённого слоя: глубина и твёрдость цементованного или азотированного слоя не соответствуют чертежу (например, HV 500 вместо HV 700 на глубине 0,1 мм), что приводит к преждевременному износу посадочных поверхностей и отказу всего узла.
5. Скрытая пересортица материала: пруток из конструкционной стали 20 ошибочно принят за сталь 45 и отправлен на закалку; после термообработки твёрдость не достигает требуемых HRC 40, деталь уходит в брак, а время и ресурсы потрачены.
6. Проблемы с приёмкой готовых изделий: заказчик требует подтверждения твёрдости базовых поверхностей; отсутствие протокола измерений, выполненного аттестованным твердомером, затягивает приёмку на дни и грозит штрафными санкциями.

Технические результаты после внедрения систематического контроля твёрдости

Объём работ: от получения детали до экспертного заключения

1. Приёмка, идентификация и подготовка образца

Регистрация детали или образца-свидетеля в лабораторной информационной системе (ЛИС), присвоение уникального номера.

Фотофиксация, определение типа материала, согласование зон измерения.

Подготовка поверхности: шлифовка абразивной бумагой (P120–P600) для удаления окалины, обезуглероженного слоя, покрытий. Требование по шероховатости не грубее Ra 1,6 для метода Виккерса и не грубее Ra 3,2 для Роквелла и Бринелля.

2. Инструментальное измерение твёрдости

Метод Роквелла (ГОСТ 9013‑59, ISO 6508‑1): твердомер Wilson Rockwell 574, нагрузка 150 кгс (шкала C), 100 кгс (шкала B). Измерение не менее 3 отпечатков, автоматическое усреднение.

Метод Бринелля (ГОСТ 9012‑59, ISO 6506‑1): твердомер Wilson Brinell 3000, шарик Ø10 мм, нагрузка 3000 кгс (для сталей), Ø5 мм/750 кгс для цветных металлов. Замер диаметра отпечатка оптическим микроскопом.

Метод Виккерса (ГОСТ 2999‑75, ISO 6507‑1): микротвердомер Wilson VH1102, нагрузка 0,1–50 кгс. Используется для тонких слоёв, азотированных/цементованных поверхностей, определения профиля твёрдости по сечению.

Портативные методы (при выезде или невозможности разрушающего контроля): ультразвуковой UCI (Proceq Equotip 550 UCI), динамический Leeb (Proceq Equotip 550 Leeb) по ГОСТ 22761‑77. Погрешность ±3–5 HB. Калибровка по эталонным мерам твёрдости перед каждым измерением.

3. Обработка и анализ результатов

Расчёт среднего значения, разброса, среднеквадратичного отклонения по серии отпечатков.

Сравнение с требованиями чертежа, ТУ, ГОСТ. Определение соответствия.

При необходимости — построение графика распределения твёрдости по глубине слоя (для ХТО, азотирования), отчёт с фотографиями микроструктуры (опция).

4. Оформление протокола

Протокол содержит: сведения об образце, использованный метод, тип твердомера и его заводской номер, данные о поверке, условия измерения (температура), таблицу с отдельными замерами и средним значением, заключение о соответствии заданной норме.

Протокол подписывается инженером-испытателем. При необходимости – включение в протокол схемы отпечатков и фотографий.

5. Консультация технолога и выдача рекомендаций

Интерпретация результатов для корректировки режимов резания: рекомендуемая скорость Vc (м/мин) и подача fz (мм/зуб) для данного уровня твёрдости, рекомендации по применению покрытий инструмента (TiAlN, AlCrN) при обработке закалённых сталей.

Рекомендации по термообработке: корректировка температуры отпуска на основе графика зависимости «твёрдость – температура».

Часто задаваемые вопросы

Как определить экономическую целесообразность входного контроля твёрдости каждой партии металла?

Стоимость измерения одной пробы (200–1500 руб.) пренебрежимо мала по сравнению с потерями от поломки инструмента или брака всей партии деталей. Рекомендуется выборочный контроль для ответственных деталей и 100 % входной контроль для авиационных, оборонных заказов. Окупаемость наступает после предотвращения первого же случая отказа.

Можно ли измерить твёрдость без разрушения поверхности готовой детали?

Да, применяются портативные ультразвуковой (UCI) и динамический (Leeb) методы. Они оставляют микроотпечаток глубиной порядка 0,03 мм, что допустимо для большинства поверхностей. Однако для прецизионных посадок и твердости тонких слоёв предпочтителен лабораторный метод Виккерса с минимальной нагрузкой.

Какова погрешность измерения твёрдости по Роквеллу и как она влияет на сортировку деталей?

Стандартное отклонение повторяемости для стационарного твердомера – около ±0,5 HRC, что с учётом неопределённости калибровки даёт суммарную погрешность около ±1 HRC. Это позволяет уверенно различать детали с разницей в 2–3 единицы HRC. При допуске HRC 48±2 это полностью удовлетворительно.

Необходимо ли учитывать температуру детали при измерении?

Да, все лабораторные измерения проводятся при температуре 20±5 °C. Для портативных измерений в цехе вводится поправка, если температура детали отличается более чем на 10 °C. В протоколе фиксируется температура окружающей среды.

Как результаты измерения твёрдости интегрируются в систему менеджмента качества и ERP?

Протоколы в формате PDF и таблицы Excel с привязкой к номеру партии/заказа передаются заказчику. Данные могут быть загружены в 1С:ERP или SAP для автоматического сопоставления с номенклатурой. QR-код на протоколе позволяет быстро получить доступ к архиву измерений.
