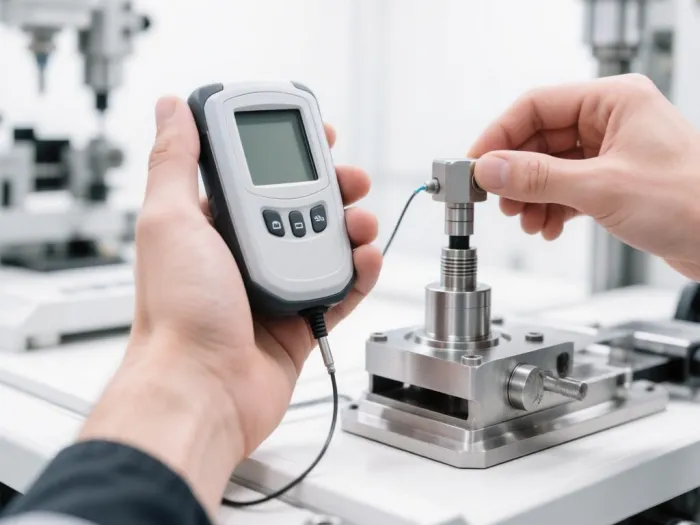

Определение шероховатости поверхностей

Характерные проблемы из-за отсутствия объективного контроля шероховатости

1. Ускоренный износ сопрягаемых пар: фактическое Ra составляет 2,4 мкм вместо требуемых 0,8 мкм; микронеровности работают как абразив, приводя к задирам и схватыванию уже после 200 часов наработки вместо 1000.
2. Потеря герметичности уплотнений: шероховатость посадочного места под манжету превышает Ra 0,4 мкм, что вызывает микроподтекания и отказы гидроцилиндров на стендовых испытаниях.
3. Снижение усталостной прочности: глубокие риски от фрезерования (Rz > 25 мкм) становятся концентраторами напряжений; зарождаются трещины, приводящие к разрушению вала при циклических нагрузках.
4. Нестабильность шероховатости в партии: износ режущей кромки фрезы к концу обработки партии из 100 деталей увеличивает Ra с 1,2 до 2,8 мкм; отсутствие оперативного контроля не позволяет вовремя сменить инструмент.
5. Невозможность объективно оценить качество финишной операции: визуальное сравнение с эталонами шероховатости субъективно и даёт погрешность 1–2 класса; спор между цехом и ОТК затягивается на часы.
6. Неконтролируемые вибрации и дробление: шероховатость, измеренная по длине, неравномерна — присутствуют участки с Ra 0,8 мкм и Ra 3,2 мкм в зоне резонанса; оператор не видит эту картину, пока не получит протокол с профилограммой.

Технические результаты после внедрения систематического контроля шероховатости

Объём работ: от детали до протокола с профилограммой

1. Приёмка, идентификация и подготовка

Регистрация образца в лабораторной информационной системе (ЛИС), присвоение номера.

Очистка поверхности в ультразвуковой ванне или безворсовой салфеткой с изопропиловым спиртом для удаления СОЖ, пыли, заусенцев.

Визуальный осмотр, согласование зон измерения. Для локальных зон (радиусные переходы, канавки) подбирается соответствующая опорная база.

2. Инструментальное измерение

Контактный метод (щуповой профилометр): основной метод по ГОСТ 2789-73. Прибор Mahr Marsurf LD 130 с алмазной иглой радиусом 2 мкм (или 5 мкм), усилие прижима 0,7 мН. Базовая длина Lb выбирается в зависимости от ожидаемого Ra (0,25 мм для Ra до 0,4 мкм; 0,8 мм для Ra 0,4–1,6 мкм; 2,5 мм для Ra 1,6–6,3 мкм). Измерение проводится не менее чем на 3 базовых длинах.

Бесконтактный метод (оптическая профилометрия): применяется для очень гладких (Ra < 0,05 мкм), мягких или труднодоступных поверхностей. Интерферометр или конфокальный микроскоп (Sensofar, Zygo). Получаемая 3D-топография позволяет рассчитать параметры Sa, Sz, объём пор.

Портативный метод: профилометр Mahr Perthometer M2 для выездного контроля на крупногабаритных деталях или непосредственно на станке.

3. Обработка результатов

Расчёт Ra, Rz, Rmax, Sm (при необходимости) автоматически по ГОСТ 2789-73 и ISO 4287.

Построение профилограммы, кривой опорной поверхности (Аббота-Файрстоуна) для оценки несущей способности.

Сравнение полученных значений с заданными в КД или ТУ.

4. Оформление протокола

Протокол содержит: идентификационные данные детали, тип прибора (серийный номер, дата поверки), схему измерений, полученные значения параметров, профилограмму, заключение о соответствии/несоответствии.

При необходимости — цветовая карта топографии поверхности (3D-вид).

Документ заверяется подписью инженера-метролога.

5. Техническая консультация

Интерпретация профилограммы для технолога: выявление следов дробления, неравномерности подачи, затупления инструмента.

Рекомендации по корректировке режимов резания (скорость, подача, радиус при вершине резца, применение выглаживания) для достижения требуемого Ra.

Часто задаваемые вопросы

Когда экономически оправдано измерять шероховатость каждой детали, а не ограничиваться выборочным контролем?

Если деталь является ответственной (уплотнительные поверхности, подшипники, пары трения), и отказ ведет к значительным убыткам, целесообразен 100 % контроль. При серийном производстве достаточно статистического выборочного контроля (1 измерение на 20–50 деталей) с анализом трендов. Стоимость одного замера (от 300 руб.) пренебрежимо мала по сравнению с потерями от отказа.

Как измерить шероховатость на внутренней поверхности отверстия малого диаметра (3–5 мм)?

Используются специальные щуповые профилометры с боковой подачей иглы или метод реплик (снятие оттиска на полимерную плёнку с последующим измерением реплики). Также возможно бесконтактное измерение с помощью эндоскопических датчиков. В нашей лаборатории есть оснастка для отверстий от Ø3 мм.

Влияет ли вибрация станка на измеренные значения Ra и как это корректировать?

Да, вибрации передаются на измерительную систему и могут завышать Ra на 0,05–0,1 мкм. При выездных измерениях мы применяем антивибрационные подставки и программное усреднение по нескольким трассам. В стационарной лаборатории измерения выполняются на виброизолированном гранитном основании.

Как интерпретировать профилограмму для выявления причин неудовлетворительной шероховатости?

По виду профилограммы можно диагностировать: периодические пики — неравномерная подача или биение шпинделя; глубокие единичные риски — скол на режущей кромке; задиры и налипы — неправильный подбор СОЖ или скорости резания; пологий профиль с низкой несущей способностью — затупленный инструмент. Наши специалисты дают развёрнутую консультацию по каждой профилограмме.

Как полученные протоколы интегрируются в вашу ERP-систему и систему менеджмента качества?

Протоколы в PDF-формате имеют QR-код, ведущий к архиву результатов. Табличные данные могут быть экспортированы в CSV или XML и загружены в 1С:ERP или SAP для привязки к конкретной детали или партии. Мы также можем автоматизировать передачу данных через API.
