Определение химического состава материала

Характерные проблемы, вызванные незнанием точного химического состава металла

1. Поломка режущего инструмента и брак из-за несоответствия марки стали: заявленная сталь 40Х фактически содержит повышенное содержание никеля и хрома (аналог 40ХН), что увеличивает твёрдость до HB 240 вместо ожидаемых HB 190; подача и скорость, настроенные под 40Х, приводят к сколу твердосплавной пластины через 2 минуты резания и уводу размеров на 0,15 мм.
2. Неравномерная твёрдость и коробление после термообработки: содержание углерода в партии 45-й стали колеблется от 0,38 до 0,48 %, что даёт разброс твёрдости после закалки HRC 38–52 вместо требуемых HRC 48 ±2; после шлифовки выявляется коробление и трещины.
3. Скрытые дефекты сварных швов: повышенное содержание серы (>0,035 %) и фосфора вызывает горячие трещины в сварном шве конструкции из стали 09Г2С; разрушение происходит при гидроиспытаниях, а не на контроле.
4. Невозможность подобрать оптимальные режимы резания и СОЖ: неизвестный титановый сплав обрабатывается как ВТ6, но оказывается жаропрочным ВТ20; стойкость концевой фрезы падает с 20 до 3 деталей, а применение стандартной эмульсии вызывает налипание титана на режущую кромку.
5. Отказ заказчика в приёмке из-за отсутствия подтверждения материала: ответственные изделия (арматура, крепёж, корпуса) требуют паспорта с химсоставом; без протокола независимой лаборатории партия возвращается, что влечёт срыв контракта.
6. Пересортица на складе заготовок: листовой прокат или пруток без бирок запускается в работу вслепую; после изготовления партии выясняется, что часть деталей изготовлена из нержавеющей стали 12Х18Н10Т вместо обычной 20, что приводит к отбраковке всей партии.

Технические результаты после внедрения систематического входного контроля состава

Объём работ: от заготовки до экспертного заключения

1. Приёмка и регистрация пробы

Приём образца (стружка, фрагмент детали, готовое изделие). Регистрация в лабораторной информационной системе (ЛИС) с присвоением уникального номера.

Фотофиксация состояния, уточнение задачи: идентификация марки, подтверждение соответствия сертификату, полный количественный анализ на заданные элементы, арбитраж.

2. Пробоподготовка

Механическая зачистка поверхности до чистого металла (без окалины, покрытий, смазки) для устранения поверхностных загрязнений.

Отбор стружки (при необходимости классического химического анализа или анализа газов) с помощью твердосплавного сверла, исключающего привнесение элементов.

Запрессовка или фиксация образца в держателе спектрометра.

3. Инструментальный анализ

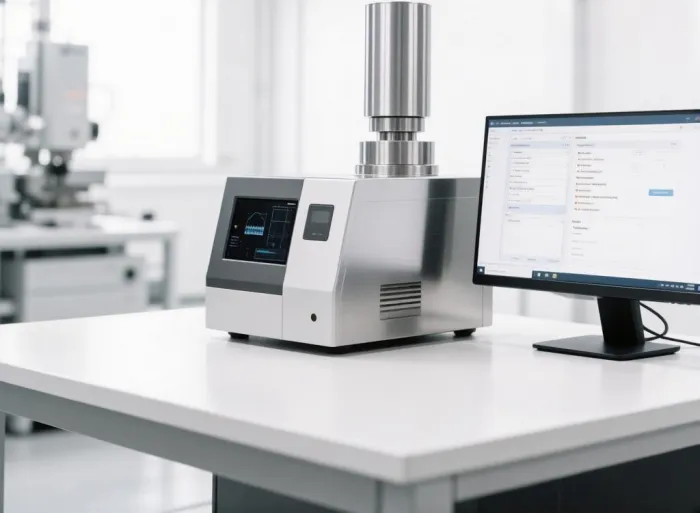

Оптико-эмиссионная спектрометрия (ОЭС) на приборе SPECTROMAXx LMX 09 или ARL iSpark 8860: определение матрицы сплава и до 30 легирующих элементов и примесей. Прожиг образца электрической дугой в аргоновой среде. Время измерения — 15–40 секунд.

Рентгенофлуоресцентный анализ (РФА) на портативном анализаторе Olympus Vanta (VCA) или стационарном Bruker S8 Tiger: применяется для неразрушающего контроля готовых деталей. Позволяет определить элементы от Mg до U с точностью ±0,05 %.

Газовый анализ на анализаторах LECO CS‑844 (углерод, сера) и LECO ONH‑836 (кислород, азот, водород) методом сжигания в индукционной печи; предел обнаружения — 0,0005 % для C/S.

Искровая или плазменная спектрометрия (при необходимости высокоточного определения следов элементов).

4. Обработка и интерпретация результатов

Автоматическое сравнение спектра с библиотекой марок (базы данных ГОСТ, DIN EN, AISI, ASTM, JIS). Вывод ближайших соответствий.

Ручная верификация инженером-аналитиком, учёт возможных наложений пиков и фоновых помех.

Сопоставление с требованиями нормативной документации (ГОСТ 4543‑2016, 5632‑2014, 1414‑75, 19281‑2014 и др.). Выдача заключения: «соответствует марке», «условно соответствует», «не соответствует».

5. Оформление протокола и консультирование

Формирование официального протокола с указанием методик, приборов, погрешности, результатов и подписью ответственного лица.

При необходимости — включение в протокол цветовой карты спектра, графика распределения элементов.

Техническая консультация технолога: интерпретация состава, рекомендации по группе обрабатываемости, режимам резания (Vc, fz), выбору СОЖ, параметрам термообработки.

Часто задаваемые вопросы

Как определить экономическую целесообразность спектрального анализа каждой партии, если поставщик предоставляет сертификат?

Сертификаты нередко являются «обезличенными» или грешат завышением качества. Стоимость анализа одной пробы (от 1500 до 5000 рублей) значительно ниже, чем затраты на переделку партии деталей или поломку инструмента. Рекомендуется выборочный контроль (1 проба на партию) для ответственных изделий и 100 % входной контроль для авиационных и оборонных заказов.

Можно ли определить химический состав без разрушения детали?

Да, метод РФА (рентгенофлуоресцентный) позволяет определить элементы от Mg до U без отбора стружки, оставляя на поверхности след диаметром 3 мм и глубиной менее 0,1 мм. Однако он не определяет лёгкие элементы (углерод, серу, фосфор). Для полного анализа, включая C/S, требуется искровой прожиг или стружка.

Какова точность определения углерода, критичного для термообработки?

Углерод и сера определяются методом сжигания в индукционной печи на анализаторе LECO с погрешностью ±0,0005 %. Для марки стали с содержанием C 0,40 % это ±0,0015 %. Это позволяет надёжно разделить, например, стали 35 и 40 или 45 и 40Х.

Как спектральный анализ интегрируется в нашу ERP/PDM систему?

Мы передаём протокол в структурированном виде (XML или CSV) с привязкой к номеру партии/плавки. Эти данные могут быть автоматически загружены в 1С:ERP, SAP или Teamcenter. При сканировании QR-кода детали можно мгновенно вызвать её химический паспорт.

Нужно ли проводить анализ, если мы работаем только с одним и тем же проверенным материалом?

Да, но с периодичностью. Сортовой прокат от одного производителя может менять плавки. Рекомендуется подтверждать состав каждой новой партии (плавки). Для постоянного потребления достаточно 1 анализа на партию, что практически не сказывается на бюджете, но страхует от случайной пересортицы.
