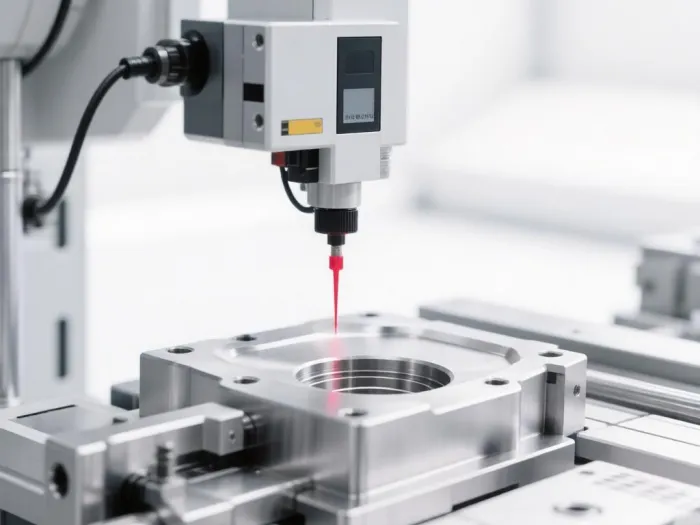

Контроль размеров с выдачей заключения

Характерные проблемы при недостаточно объективном размерном контроле

1. Погрешности ручного универсального инструмента: штангенциркуль с ценой деления 0,05 мм не позволяет надёжно оценить допуск IT7 (0,025 мм), а нутромер не выявляет овальность и конусность; в результате брак доходит до сборки.
2. Невозможность корректно измерить отклонения формы и расположения: соосность, перпендикулярность, плоскостность без КИМ проверяются «на плите по краске», что даёт качественную, но не количественную оценку и порождает споры.
3. Температурная погрешность при цеховом контроле: деталь, измеренная сразу после обработки при 35 °C, после охлаждения до 20 °C даёт усадку до 0,03 мм на длине 200 мм (для алюминиевых сплавов), что не фиксируется оператором.
4. Отсутствие документально оформленных доказательств качества: акт ОТК без протокола инструментальных измерений не принимается заказчиком из авиационной или оборонной отрасли; партия задерживается на входном контроле, что грозит штрафами.
5. Сложность контроля сложнопрофильных поверхностей: лопатки, крыльчатки, матрицы штампов не имеют плоских баз; ручные измерения не дают представления о реальной геометрии, а ошибка в профиле выявляется только при испытаниях.
6. Юридическая незащищённость при спорах: внутренний протокол не имеет силы для арбитражного разбирательства; без независимой экспертизы с прослеживаемостью до госэталона невозможно доказать правоту ни поставщику, ни потребителю.

Технические результаты после проведения контроля

Объём работ: от получения детали до экспертного заключения

1. Приёмка, идентификация и подготовка детали

Регистрация образца, присвоение внутреннего номера, фотофиксация состояния.

Очистка в ультразвуковой ванне, удаление заусенцев в зонах базирования (по согласованию).

Термостатирование в лаборатории при температуре 20±1 °C в течение времени, достаточного для выравнивания температуры по сечению (от 1 до 4 часов в зависимости от массы и материала). Температурный режим регистрируется в протоколе.

Анализ конструкторской документации, выявление баз, перечня контролируемых размеров, допусков.

2. Выбор методики и инструментальное измерение

Контактные измерения на КИМ (Carl Zeiss CONTURA G2, погрешность 1,5 мкм + L/350): для точных цилиндрических, резьбовых отверстий, межцентровых расстояний. Стратегия измерения: не менее 5 точек на окружность, автоматическое центрирование.

Лазерный трекер (Leica AT960 + T‑Scan 5): для крупногабаритных корпусов, сварных конструкций, элементов длиной свыше 1 м. Точность ±15 мкм + 6 мкм/м.

Видеоизмерительная система (Keyence IM‑8030T): для мелких отверстий, радиусов скруглений, шага резьбы — погрешность до 0,001 мм.

3D‑сканирование (GOM ATOS Compact Scan 5M): для поверхностей сложной формы, лопаток, матриц. Сравнение с CAD‑моделью в GOM Inspect.

Измерение шероховатости профилометром Mahr Marsurf M300 по ГОСТ 2789.

3. Обработка данных и анализ

Совмещение измеренных точек с номинальной CAD‑моделью (STEP, IGES) по заданным базам.

Построение цветовой карты отклонений, автоматический расчёт Cp, Cpk для каждого контролируемого размера.

Сравнение с допусками по чертежу, вынесение вердикта «годен/не годен» по каждому параметру.

Выявление систематических погрешностей (например, увод размера по мере износа фрезы) на основе статистики партии.

4. Формирование заключения и отчётных материалов

Оформление протокола измерений с указанием методик, средств измерений, условий окружающей среды, фамилии оператора.

Включение цветовой карты, гистограмм, таблицы результатов.

При необходимости — подготовка экспертного заключения с подписью и печатью организации, внесённой в реестр аккредитованных лиц (при наличии).

Экспорт данных в форматы PDF, CSV, STEP для загрузки в CAD‑систему и ERP.

5. Передача результатов и консультация

Выдача протокола лично, курьером или по защищённому каналу.

Техническая консультация: интерпретация отклонений, рекомендации по коррекции УП или оснастки.

При необходимости — выезд специалиста для совместного анализа причин брака на производстве.

Часто задаваемые вопросы

Как оценить экономическую целесообразность заказа независимого контроля при наличии собственного ОТК?

Если ОТК располагает только ручным инструментом, а контролировать необходимо допуски IT6–IT7, погрешность измерения может быть сопоставима с допуском. Риск ложной приёмки или браковки приводит к убыткам от возврата партии или переделки. Стоимость нашего контроля одной детали (от 800 до 5000 руб.) кратно ниже возможных потерь.

Как компенсируется температурная погрешность измерений?

Все измерения проводятся после выдержки детали в термостабилизированной лаборатории (20±1 °C). Температура детали контролируется контактным термометром. Если деталь из материала с высоким коэффициентом линейного расширения (алюминий, латунь), в протоколе фиксируется температура, и при необходимости результаты могут быть пересчитаны к 20 °C по методике ГОСТ 8.050‑73.

Как подтверждается точность ваших измерений при возникновении споров?

Мы предоставляем копии действующих свидетельств о поверке на все средства измерений. Измерительные программы проходят аттестацию с применением эталонных мер (концевых мер длины 2‑го разряда, калибровочных сфер). Прослеживаемость до государственного первичного эталона гарантируется.

Возможно ли повреждение детали в процессе контроля?

При контактных измерениях на КИМ используется щуп с рубиновым наконечником и усилием измерения 0,1–0,2 Н, что не оставляет следов даже на полированном алюминии. Перед началом работ мы согласовываем безопасные зоны базирования.

Как результаты контроля интегрируются в нашу систему менеджмента качества и ERP?

Протоколы в формате PDF снабжены QR‑кодом, ведущим к облачному архиву с первичными данными. Таблицы результатов (CSV) могут быть загружены в 1С:ERP или SAP для автоматического сопоставления с номенклатурным номером детали. При длительном сотрудничестве настраиваем прямой экспорт через API.
