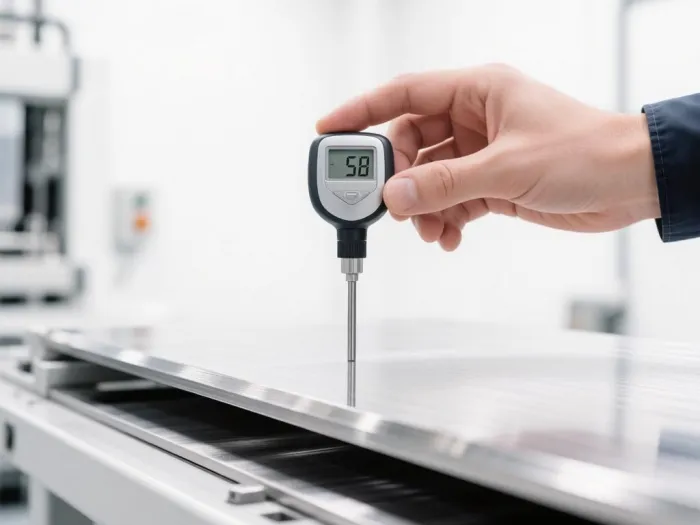

Измерение толщины

Характерные проблемы из-за отсутствия объективного контроля толщины

1. Скрытое утонение тонкостенных деталей при фрезеровании: после 5‑осевой обработки корпусной детали из алюминия стенка запланированной толщины 2,0 мм фактически имеет локальные участки 1,75 мм из-за деформации зажима; только УЗ-толщиномер выявляет это до сборки, предотвращая разрушение под нагрузкой.
2. Неравномерность гальванического покрытия: на внутренних углах и резьбах слой цинка или никеля не достигает требуемых 12 мкм (факт 6–8 мкм), что ведёт к коррозии в первые же месяцы эксплуатации; без магнитного толщиномера этот дефект незаметен.
3. Необоснованный перерасход материала: технолог закладывает припуск 1,5 мм на сторону вместо расчётных 0,8 мм, опасаясь проточить стенку насквозь; это увеличивает машинное время, расход инструмента и объём стружки на 30 %.
4. Избыточная толщина лакокрасочного покрытия: при пневматическом распылении на ответственных агрегатах натекает слой 150–200 мкм вместо оговорённых 80–100 мкм, что приводит к отслаиванию при вибрациях и дополнительным затратам на перекраску.
5. Остаточная толщина стенки трубы после эксплуатации: визуальный осмотр не показывает коррозионного износа, но локальная язва глубиной 1,2 мм при исходной стенке 3,0 мм уже критична для рабочего давления 40 МПа; только ультразвуковой контроль с шагом сканирования 5 мм гарантирует безопасность.
6. Конфликты с ОТК из-за спорных измерений: штангенциркуль с погрешностью 0,05 мм не способен уверенно забраковать деталь с допуском ±0,1 мм, субъективная интерпретация «чуть-чуть не проходит» вызывает длительные простои.

Технические результаты после внедрения систематического контроля толщины

Объём работ: от детали до заключения о толщине

1. Приёмка, идентификация и подготовка

Регистрация детали или пробы в лабораторной информационной системе, фотофиксация.

Очистка поверхности (для УЗ-контроля — удаление рыхлой окалины и загрязнений, нанесение контактной смазки; для магнитного — обезжиривание).

Согласование зон измерений. Для труб и сосудов составляется карта-сетка с шагом, обеспечивающим 100 % охват или выборочный контроль по ГОСТ.

2. Инструментальное измерение

Ультразвуковой метод (ГОСТ 28702-90, ISO 16809): Olympus 38DL PLUS с раздельно-совмещёнными преобразователями на частоты 5–10 МГц. Диапазон 0,5–500 мм, разрешение 0,01 мм. Применяется для контроля стенок труб, корпусов, отливок, цветных металлов. Автоматический учёт скорости звука в материале (калибровка по образцу).

Магнитный метод (ГОСТ 9.302-88, ISO 2178): Elcometer 456, щуп F1 (0–1500 мкм). Применяется для немагнитных покрытий (цинк, медь, хром, краска) на стальной основе. Погрешность ±(1–3% + 1 мкм).

Вихретоковый метод (ГОСТ Р 55611-2013, ISO 2360): применяется для диэлектрических и анодно-оксидных покрытий на алюминии, а также для многослойных систем.

Лазерная триангуляция (для тонких листов и плёнок): Keyence LJ-V7000, точность ±0,001 мм, бесконтактно, для прозрачных и полупрозрачных материалов.

Микрометрический метод (ГОСТ 4381-87): цифровой микрометр Mitutoyo с точностью 0,001 мм для плоских деталей и калиброванных листов.

3. Обработка и анализ результатов

Расчёт среднего, минимума, максимума, разброса по сетке сканирования.

Построение цветовой карты распределения толщины (B‑scan, C‑scan) для ультразвукового контроля.

Сравнение с заданными в КД допусками. Оценка равномерности покрытия.

4. Оформление протокола

Протокол содержит: описание детали, тип прибора и его заводской номер (сведения о поверке), таблицу замеров по зонам, минимальное и максимальное значение, заключение о соответствии/несоответствии, карту толщины.

Прилагаются А‑сканы (для УЗ) или графики профиля (для лазерной триангуляции).

5. Выдача заключения и техническая консультация

Интерпретация результатов для технолога: какие зоны имеют критическое утонение, где припуск избыточен.

Рекомендации по корректировке стратегии обработки (изменение траектории, подачи, усилия зажима) для достижения равномерной толщины стенки.

Для покрытий — рекомендации по режимам нанесения (ток, время, расположение анодов).

Часто задаваемые вопросы

Можно ли измерить толщину стенки детали, если доступ есть только с одной стороны?

Да, именно для этого применяется ультразвуковой эхо-импульсный метод. Преобразователь посылает сигнал, который отражается от внутренней поверхности. Прибор измеряет время прохождения и, зная скорость звука в материале, вычисляет толщину. Мы откалибровываемся по известному образцу того же материала.

Как измеряется толщина покрытия на алюминиевой основе?

Для изоляционных покрытий (анодное оксидирование, лак, краска) используется вихретоковый метод (ГОСТ Р 55611). Для металлических покрытий (меднение, хромирование) – также вихретоковый, но с другой калибровкой. Погрешность на алюминии может составлять ±0,5 мкм.

Влияет ли температура детали на показания ультразвукового толщиномера?

Да, скорость звука зависит от температуры. Для углеродистых сталей поправка составляет примерно -0,6 м/с на 1 °C. Наши приборы имеют встроенную термокомпенсацию, но при измерении деталей с температурой выше 50 °C мы выдерживаем их до лабораторных 20±5 °C или вводим ручную коррекцию.

Можно ли измерить остаточную толщину стенки трубы под слоем коррозии без зачистки?

Ультразвуковой метод требует акустического контакта. Рыхлую окалину необходимо удалить, но при гладкой поверхности окалина не требуется. Мы используем преобразователи с задержкой для прохождения тонких слоёв. Если коррозия язвенная, применяется B‑скан для определения профиля дна дефекта.

Как протокол измерения толщины интегрируется в вашу ERP-систему?

Мы передаём структурированные данные в формате CSV или XML, которые могут быть загружены в 1С:ERP, SAP или Teamcenter. Каждый протокол имеет уникальный номер и привязку к номеру партии, что позволяет отслеживать историю измерений.
