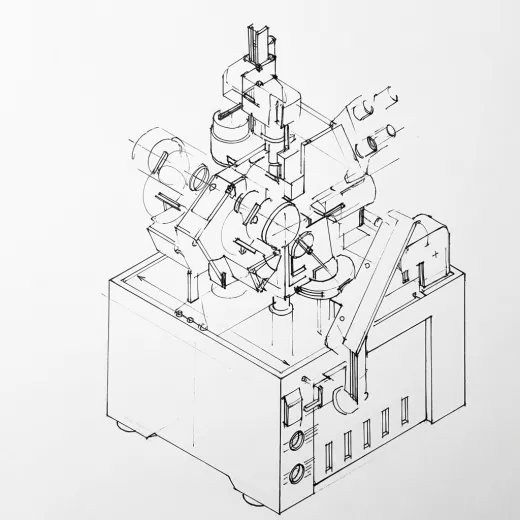

Горизонтальный зубофрезерный станок с ЧПУ Ningjiang YK3603 / YKJ3603
Назначение и общая концепция
Станок модели YK3603 предназначен для прецизионной нарезки мелко- и микромодульных зубчатых машин, червячных передач, звездочек, шлицевых валов и синхронных шкивов диаметром до 30 мм. Конструкция горизонтальной компоновки на цельнолитой чугунной станине обеспечивает минимальную вибрацию и высокую жесткость. Полностью закрытые кожухи с системой аспирации стружек и масляного тумана обеспечивают безопасность и чистоту рабочей зоны.
Рабочие возможности
Оборудование с применением модулей до 30 мм с диаметром до 30 мм (опционально 0,8 мм), числом зубьев от 3 до 999, углом спирали ±30° и наклоном головки. ±30°. Перемещения осей X/Y/Z/Z1 составляли 75/90/75/75 мм с быстрыми подачами до 6 м/мин. Шпиндель фресы достигает 6000–15000 об/мин (серводвигатель прямого привода), шпиндель заготовки — 1000 об/мин, с классом точности ISO 5 (прецизионная) или ISO 6 (серийная).
Система управления и автоматизации
Управление осуществлением системы ЧПУ FANUC 0i-MF Plus с 5–8 управляемых осей и специализированного пакета Ningjiang для зубофрезерования. Интуитивный интерфейс позволяет вводить параметры (модуль, зубья, угол), автоматически генерируя траектории нарезания. Робот оснащен сервоприводами на всех осях, автоматической сменой фрезы (диаметр до Ø25×30 мм), диагностикой и интерфейсами Ethernet/RS-232 для руководства CAM-системами и производственными линиями.
Область применения и эксплуатации
Станок применяется в приборостроении, авионике и микроэлектронике для изготовления ответственных машин (класс GB5–6). Для достижения заявленной точности необходима стабильная температура ±2°C, чистота воздуха (ISO 8) и подача СОЖ/сжатого воздуха (0,5–0,7 МПа, 200 л/мин). Общая мощность 6 кВА, масса 1500 кг, габариты 1795×1300×1899 мм.
