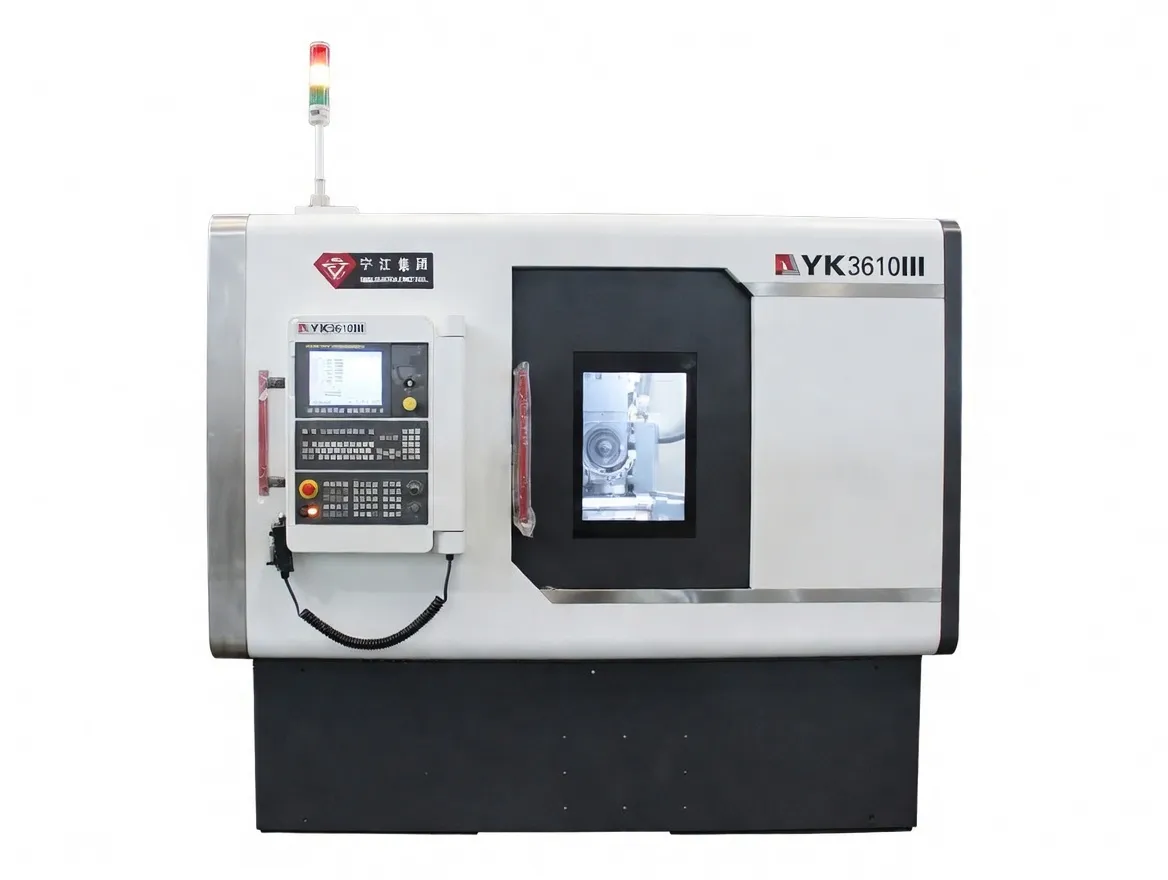

Горизонтальный зубофрезерный станок с ЧПУ Ningjiang YK3610III
Назначение и общая концепция
Станок модели YK3610III предназначен для высокоточной нарезки зубчатых колес, червячных передач, шлицевых валов и конических шестерен. до 100 мм с дополнительным модулем до 3 мм. Конструкция 7-осевой горизонтальной компоновки на цельнолитой чугунной станине с интерполяцией 4 осей обеспечивает прецизионную обработку сложных профилей. Полностью закрытые кожухи с магнитным роликовым конвейером для стружек и системой охлаждения шпинделей обеспечивают безопасность и эффективность.
Возможности работы
Оборудование диаметром до 100 мм, длиной до 280 мм, с числом зубьев от 5 до 6000, углом спирали ±45° и наклоном фрезы до 30°. Перемещения осей X/Y/Z/C/A/B составляли 280/280/280 мм с быстрыми подачами до 10 м/мин. Шпиндель фрезы достигает 6000 об/мин (встроенный мотор-шпиндель с охлаждением, вторые положения для чистовой обработки после термообработки), шпиндельные заготовки — до 600 об/мин с высоким моментом.
Система управления и автоматизации
Управление осуществлением через систему ЧПУ FANUC 0i-MF Plus с 7 управляемыми осями и специализированным пакетом для зубофрезерования. Интерфейс позволяет вводить параметры (модуль, зубья, спираль), автоматически генерируя оптимальные траектории. Оснащены сервоприводами, автоматической смазкой, диагностикой и интерфейсами для внедрения в CAM-станках и производственных линиях.
Область применения и эксплуатации
Станок применяется в автомобилестроении, станкостроении и энергетике для изготовления ответственных передач (класс точности GB6–8). Требуется стабильная температура ±2°С, чистота воздуха и подача СОЖ/сжатого воздуха (0,6–0,8 МПа). Мощность 12–15 кВА, масса 6000 кг, габариты 3490×3370×2380 мм.
