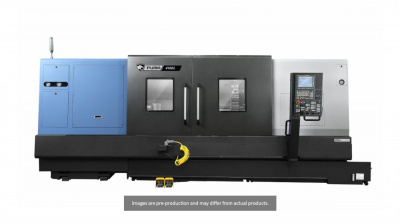

Токарный центр PUMA 4100LMA предназначен для обработки крупногабаритных деталей в нефтегазовой и энергетической отраслях. Конструкция с усиленной станиной и коробчатыми направляющими обеспечивает повышенную жесткость и виброустойчивость при работе с заготовками весом до нескольких тонн. Станок поддерживает обработку деталей диаметром до 550 мм и длиной до 2060 мм.
Ключевые технические особенности

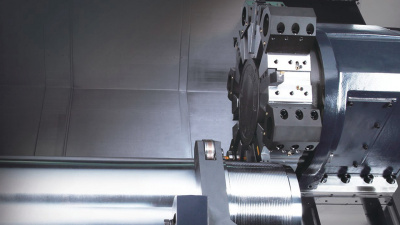

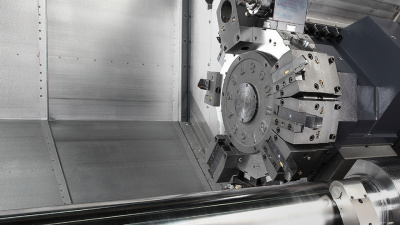

Шпиндель мощностью 30 кВт развивает крутящий момент 832 Н·м при использовании двухступенчатой коробки передач. 12-позиционная револьверная головка с сервоприводом позволяет использовать до 12 инструментов одновременно. Опциональная ось Y с ходом 200 мм обеспечивает возможности фрезерования сложных контуров. Полное укрытие направляющих и система смазки защищают механизмы от стружки и СОЖ.
Производительность и область применения

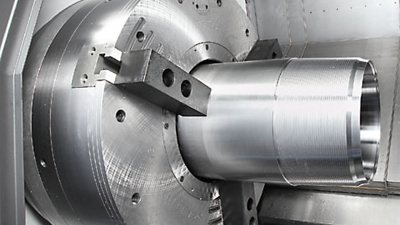

Оборудование оптимально для изготовления фланцев, роторов и корпусов насосов для нефтегазового и энергетического машиностроения. Специализированные решения для нарезания резьбы и обработки труб большого диаметра обеспечивают высокую точность соединений. Быстрые перемещения по осям сокращают вспомогательное время, а низкий уровень вибраций гарантирует качество поверхности даже при черновой обработке. Совместимость с системами автоматизации позволяет организовать непрерывный производственный цикл.
| Система управления | ЧПУ |
| Серия | Puma |
| Страна бренда | Южная Корея |
| Тип станка | Тяжелые токарные центры |
| Диапазон обработки | |
| Перемещение по оси X, мм | 352 |
| Перемещение по оси Z, мм | 2155 |
| Максимальный диаметр обработки над суппортом, мм | 550 |
| Максимальная длина обработки, мм | 2060 |
| Шпиндель | |
| Мощность двигателя шпинделя, кВт | 37 |
| Частота вращения шпинделя, об/мин | 3000 (Главный шпиндель) 4000 (Приводной инструмент) |
| Максимальный крутящий момент, кНм | 1024 |
| Размер патрона, дюйм | 12 |
| Подача | |
| Быстрое перемещение по оси X, м/мин | 16 |
| Быстрое перемещение по оси Z, м/мин | 20 |
| Инструментальный магазин | |
| Емкость инструментального магазина, шт | 12 |
| Габариты и вес | |
| Габаритные размеры станка, мм | 5774х2275х2272 |
| Вес станка, кг | 11050 |
| Категория | Токарный центр PUMA 4100LMA |
— Литая станина
— Линейные направляющие и шарико-винтовые пары (ШВП)
— Револьверная голова
— Централизованные системы смазки
— Пистолет для смыва стружки
— Пистолет для обдува детали
— Освещения рабочей зоны станка
— Сигнальная лампа индикации состояния станка
— Кабинетная защита станка
— Бронированное стекло двери с широким обзором рабочей зоны
— Автоматическая дверь
— Гидравлические или пневматические зажимные устройства
— Компонент электрического шкафа
— Система ЧПУ
— Комплект ЗИП
— Инструмент для обслуживания станка
— Комплект масел и СОЖ для первой заправки
Дополнительные комплектующие:
— Измерительные системы (датчики контроля размеров)
— Системы лазерной или щуповой диагностики
— Револьверная головка с увеличенным количеством инструментов
— Системы высокого давления СОЖ
— Системы подачи СОЖ через инструмент
— Конвейеры для удаления стружки
— Бак для стружки
— Системы фильтрации и рециркуляции СОЖ
— Дополнительные патроны и цанги
— Кондиционер электрошкафа
— Системы мониторинга состояния станка
— Дополнительные резервуары для СОЖ
— Дополнительные программные модули
— Системы защиты от перегрузок
— Автоматическое управление задней бабкой
— Трансформатор
— Люнет подвижный
— Люнет неподвижный
