Горизонтальный токарный центр с осью Y PUMA 3100LY
арт. PUMA3100LY
Гарантия производителя до 3-х лет
Характеристики
Количество осей
3
Перемещение по оси Z, мм
1350
Макс. длина обработки, мм
1285
Частота вращения шпинделя, об/мин
2800 (Главный шпиндель)
5000 (Приводной инструмент)
Габаритные размеры станка, мм
4530х2067х2315
Размер патрона, дюйм
12
В наличии
Горизонтальный токарный центр с осью Y PUMA 3100LY
40 523 028 ₽
Отправить заявку
Описание
Технические параметры
- Размер патрона: 304 мм (12 дюймов)
- Максимальный диаметр обработки: 420 мм
- Длина обработки: 1285 мм
Конструктивные особенности

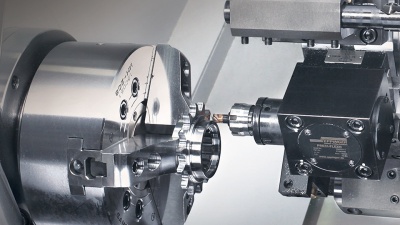

Модель оснащена Y-осью для выполнения фрезерных и расточных операций со смещением от центра. Усиленная станина обеспечивает повышенную жесткость при обработке твердых материалов. Мощный шпиндель поддерживает высокие режимы резания.
Технологические преимущества
- Комплексная обработка деталей за одну установку
- Возможность обработки сложных контуров и поверхностей
- Высокая точность позиционирования инструмента
- Стабильность параметров при обработке длинномерных деталей
Эксплуатационные особенности

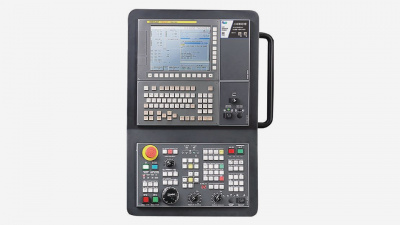

Интуитивная панель управления EOP упрощает программирование операций. Конструкция обеспечивает легкий доступ к ключевым узлам для обслуживания. Станок демонстрирует эффективность при работе с серийными и штучными деталями.
Области применения
Оборудование оптимально для изготовления сложных деталей в аэрокосмической промышленности, энергетическом машиностроении и производстве специального оборудования.
Технические характеристики
Серия
Puma
Страна бренда
Южная Корея
Тип станка
Горизонтальные токарные центры
Диапазон обработки
Перемещение по оси X, мм
293
Перемещение по оси Y, мм
130
Перемещение по оси Z, мм
1350
Максимальный диаметр вращения над станиной, мм
850
Максимальный диаметр обработки над суппортом, мм
420
Макс. длина обработки, мм
1285
Максимальный диаметр прутка, мм
102
Шпиндель
Тип шпинделя
A2-11
Мощность двигателя шпинделя, кВт
26
Частота вращения шпинделя, об/мин
2800 (Главный шпиндель)
5000 (Приводной инструмент)
Макс. крутящий момент, кНм
1,123
Сквозное отверстие шпинделя, мм (Шпиндель)
115
Размер патрона, дюйм
12
Подвижная задняя бабка
Диаметр пиноли, мм
99
Коническое отверстие задней бабки, тип
МТ5
Ход пиноли задней бабки, мм
120
Подача
Быстрое перемещение по оси X, м/мин
30
Быстрое перемещение по оси Y, м/мин
10
Быстрое перемещение по оси Z, м/мин
30
Инструментальный магазин
Емкость инструментального магазина, шт
12
Револьверная голова
Характеристики держателя инструмента, тип
BMT65P
Направляющие и ШВП
Тип направляющих по осям X/Y, тип
Коробчатые (box way)
Тип направляющих по оси Z, тип
Коробчатые (box way)
Габариты и вес
Габаритные размеры станка, мм
4530х2067х2315
Вес станка, кг
8000
Назначение станка
для обработки коленвалов
Категория
Токарный центр PUMA 3100LY
Комплектация
Базовая комплектация станка
1.
Литая станина
2.
Линейные направляющие и шарико-винтовые пары (ШВП)
3.
Револьверная голова
4.
Высокооборотистый шпиндель
5.
Централизованные системы смазки
6.
Пистолет для смыва стружки
7.
Пистолет для обдува детали
8.
Освещения рабочей зоны станка
9.
Сигнальная лампа индикации состояния станка
10.
Кабинетная защита станка
11.
Бронированное стекло двери с широким обзором рабочей зоны
12.
Автоматическая дверь
13.
Гидравлические или пневматические зажимные устройства
14.
Компонент электрического шкафа
15.
Система ЧПУ
16.
Комплект ЗИП
17.
Инструмент для обслуживания станка
18.
Комплект масел и СОЖ для первой заправки
Дополнительные комплектующие:
Не входят в базовую комплектацию станка
Загрузочные роботы (манипуляторы)
Измерительные системы (датчики контроля размеров)
Системы лазерной или щуповой диагностики
Револьверная головка с увеличенным количеством инструментов
Системы высокого давления СОЖ
Системы подачи СОЖ через инструмент
Конвейеры для удаления стружки
Бак для стружки
Системы фильтрации и рециркуляции СОЖ
Дополнительные патроны и цанги
Кондиционер электрошкафа
Системы мониторинга состояния станка
Дополнительные резервуары для СОЖ
Дополнительные программные модули
Системы защиты от перегрузок
Автоматическое управление задней бабкой
Трансформатор
Люнет подвижный
Люнет неподвижный
