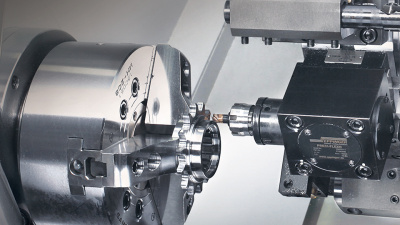

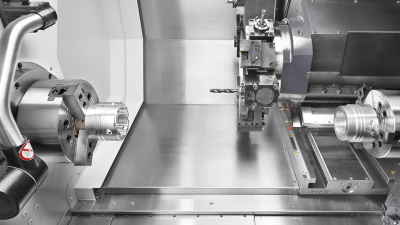

Горизонтальный токарный центр с осью Y PUMA 2600SY II
арт. PUMA2600SYII
Гарантия производителя до 3-х лет
Характеристики
Количество осей
3
Перемещение по оси Z, мм
830
Макс. длина обработки, мм
760
Частота вращения шпинделя, об/мин
4000 (Главный шпиндель)
6000 (Вспомогательный шпиндель)
5000 (Приводной инструмент)
Габаритные размеры станка, мм
3560х1945х2163
Размер патрона, дюйм
10
В наличии
Горизонтальный токарный центр с осью Y PUMA 2600SY II
39 235 092 ₽
Отправить заявку
Описание
Техническое назначение
Горизонтальный токарный центр для комплексной обработки деталей среднего класса. Оснащен Y-осью для выполнения операций за одну установку, включая токарные и фрезерные работы.
Конструктивные особенностиУсиленная станина обеспечивает стабильность при обработке твердых сплавов. Y-ось позволяет выполнять фрезерование пазов, сверление под углом и нарезание резьб. Система ЧПУ с пакетом EOP обеспечивает интуитивное управление.
Технологические преимущества- Обработка валов редукторов и корпусов насосов среднего давления
- Возможность фрезерования шпоночных канавок и криволинейных поверхностей
- Мощный привод шпинделя для эффективного резания
- Точное позиционирование инструмента по Y-оси
Оборудование демонстрирует стабильность параметров при серийном производстве. Эргономичная компоновка облегчает обслуживание и сокращает время переналадки.
Области примененияСтанок эффективен для изготовления корпусов промышленных клапанов, валов электродвигателей и фланцевых соединений в общем машиностроении и автомобильной промышленности.
Технические характеристики
Серия
Puma
Страна бренда
Южная Корея
Тип станка
Горизонтальные токарные центры
Диапазон обработки
Перемещение по оси X, мм
260
Перемещение по оси Y, мм
105
Перемещение по оси Z, мм
830
Стандартный диаметр обработки, мм
255
Максимальный диаметр вращения над станиной, мм
780
Максимальный диаметр обработки над суппортом, мм
376
Макс. длина обработки, мм
760
Максимальный диаметр прутка, мм
81
Шпиндель
Тип шпинделя
Встроенный (Built-in)
Мощность двигателя шпинделя, кВт
22 (Главный шпиндель)
15 (Вспомогательный шпиндель)
Частота вращения шпинделя, об/мин
4000 (Главный шпиндель)
6000 (Вспомогательный шпиндель)
5000 (Приводной инструмент)
Макс. крутящий момент, кНм
0,599
Сквозное отверстие шпинделя, мм (Шпиндель)
91
Размер патрона, дюйм
10
Диаметр переднего подшипника, мм
140
Подача
Быстрое перемещение по оси X, м/мин
30
Быстрое перемещение по оси Y, м/мин
10
Быстрое перемещение по оси Z, м/мин
30
Инструментальный магазин
Емкость инструментального магазина, шт
12
Время смены инструмента, сек
0.15
Размер сечения инструмента, мм
25
Револьверная голова
Характеристики держателя инструмента, тип
BMT (сервопривод)
Размер расточной оправки, мм
40
Остальные характеристики
Насос подачи СОЖ, кВт
0.4
Потребляемая мощность, кВА
46.4
Габариты и вес
Габаритные размеры станка, мм
3560х1945х2163
Вес станка, кг
6550
Назначение станка
для сложных деталей за один установ
Категория
Горизонтальный токарный центр PUMA 2600SY II
Комплектация
Базовая комплектация станка
1.
Литая станина
2.
Линейные направляющие и шарико-винтовые пары (ШВП)
3.
Револьверная голова
4.
Высокооборотистый шпиндель
5.
Централизованные системы смазки
6.
Пистолет для смыва стружки
7.
Пистолет для обдува детали
8.
Освещения рабочей зоны станка
9.
Сигнальная лампа индикации состояния станка
10.
Кабинетная защита станка
11.
Бронированное стекло двери с широким обзором рабочей зоны
12.
Автоматическая дверь
13.
Гидравлические или пневматические зажимные устройства
14.
Компонент электрического шкафа
15.
Система ЧПУ
16.
Комплект ЗИП
17.
Инструмент для обслуживания станка
18.
Комплект масел и СОЖ для первой заправки
Дополнительные комплектующие:
Не входят в базовую комплектацию станка
Загрузочные роботы (манипуляторы)
Измерительные системы (датчики контроля размеров)
Системы лазерной или щуповой диагностики
Револьверная головка с увеличенным количеством инструментов
Системы высокого давления СОЖ
Системы подачи СОЖ через инструмент
Конвейеры для удаления стружки
Бак для стружки
Системы фильтрации и рециркуляции СОЖ
Дополнительные патроны и цанги
Кондиционер электрошкафа
Системы мониторинга состояния станка
Дополнительные резервуары для СОЖ
Дополнительные программные модули
Системы защиты от перегрузок
Автоматическое управление задней бабкой
Трансформатор
Люнет подвижный
Люнет неподвижный
