Станок серии SGT модели SGT80220SD
Основное назначение
Оборудование модели SGT80220SD предназначено для шлифования плоских и наклонных поверхностей на заготовках сложной конфигурации. Станок рассчитан на работу с деталями длиной до 2200 мм и обеспечивает требования к плоскостности и чистоте обрабатываемой поверхности.
Технические характеристики
-
Максимальная длина шлифования: 2200 мм
-
Ширина обработки: 810 мм
-
Допустимая нагрузка на стол: 2240 кг/м² (с магнитным патроном)
-
Мощность шпинделя: 17 кВт (1450 об/мин)
Конструктивные особенности
Шлифовальная бабка обладает функцией вертикального поворота в диапазоне ±30°, что позволяет обрабатывать наклонные поверхности. Подача инструмента регулируется: автоматическая прерывистая (1-30 мм/ход) и быстрая (до 2 м/мин). Точность позиционирования обеспечивается маховиком с шагом 0.005 мм.
Комплектация и оснащение
Базовая поставка включает литую станину, шлифовальную головку, систему УЦИ, линейные направляющие и шарико-винтовые пары (ШВП). Станок комплектуется инструментом для обслуживания, ЗИП и смазочными материалами для ввода в эксплуатацию.
Эксплуатационные возможности
-
Обработка заготовок шириной до 810 мм.
-
Надежное крепление на магнитном патроне размером 800x1000 мм.
-
Поддержка автоматических циклов подачи.
-
Готовность к работе после подключения к коммуникациям.
Области применения

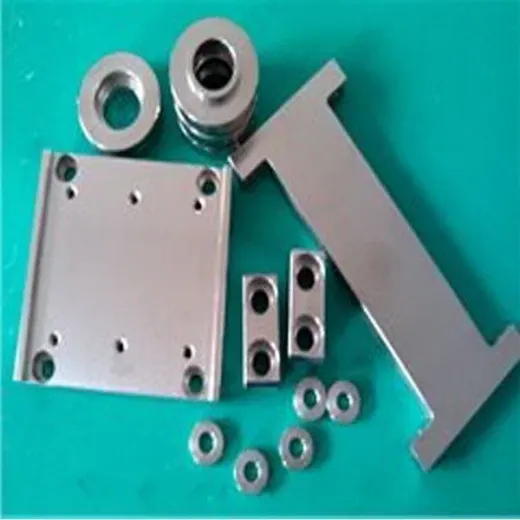

Оборудование используется в инструментальном производстве, для изготовления пресс-форм, штампов, а также в общем машиностроении для обработки ответственных деталей.
| Система управления | Нет |
| Страна бренда | Китай |
| Тип станка | Специальные шлифовальные станки |
| Рабочий стол | |
| Размер рабочего стола, мм | 2200*810 |
| Максимальная нагрузка на рабочий стол, кг/м² | 2240 (Включая магнитный патрон) |
| Продольная скорость перемещения стола, м/мин | 7-23 |
| Поворотный стол | |
| Размер патрона с постоянным магнитом, мм | 800*1000*2 |
| Диапазон обработки | |
| Максимальная длина шлифования, мм | 2200 |
| Максимальная ширина шлифования, мм | 810 |
| Максимальная высота шлифования, мм | 600 |
| Шпиндель | |
| Мощность двигателя шпинделя, кВт | 17 |
| Частота вращения шпинделя, об/мин | 1450 |
| Поперечное / вертикальное перемещение бабки | |
| Автоматическая прерывистая скорость подачи, мм/т | 1-30 |
| Быстрая подача, м/мин | 0.05-2 / 0.05-2 |
| Подача маховика на грамм., мм/грамм | 0.005/0.05 |
| Вертикальное перемещение бабки | |
| Вертикальное вращение бабки круга, мм/т | ±30°, ±5° |
| Шлифовальный круг | |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | В соответствии с требованиями |
| Габариты и вес | |
| Габаритные размеры станка, мм | 6000х2200х1720 |
| Размер упаковочной коробки (Д х Ш х В), мм | 2800х2270х2550 |
| Вес станка, кг | 9500 |
| Категория | Специальный шлифовальный с ПЛК SGT80220SD |
— Литая станина
— Защитный кожух направляющих от стружки
— Линейные направляющие и шарико-винтовые пары (ШВП)
— Сигнальная лампа индикации состояния станка
— Пневпопистолет для подачи сжатого воздуха
— Пистолет СОЖ
— Шлифовальная головка
— Полузакрытая защитная зона
— Компонент электрического шкафа
— Система УЦИ
— Комплект ЗИП
— Инструмент для обслуживания станка
— Комплект масел и СОЖ для первой заправки
— Выносной пульт управления
Дополнительные комплектующие:
— Маслоотделитель СОЖ
— Устройство охлаждения и контроля температуры гидравлического масла
— Устройство автоматической правки шлифовальных кругов на станке с помощью алмазного карандаша
— Быстроизнашивающиеся, расходные и сменные материалы и узлы оборудования на 1000 часов работы
— Устройство для балансировки шлифовальных кругов вне станка
— Балансировочная оправка
— Портативное устройство автоматической балансировки шлифовальных кругов на станке
— Дополнительные резервуары для СОЖ
