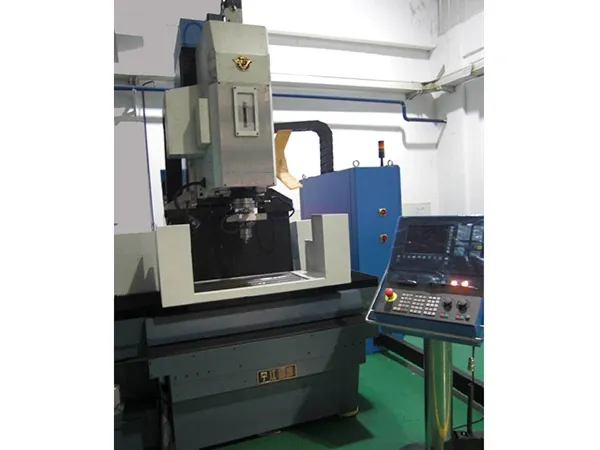

Координатно-шлифовальный станок с ЧПУ Ningjiang MK2945C
Назначение и общая концепция

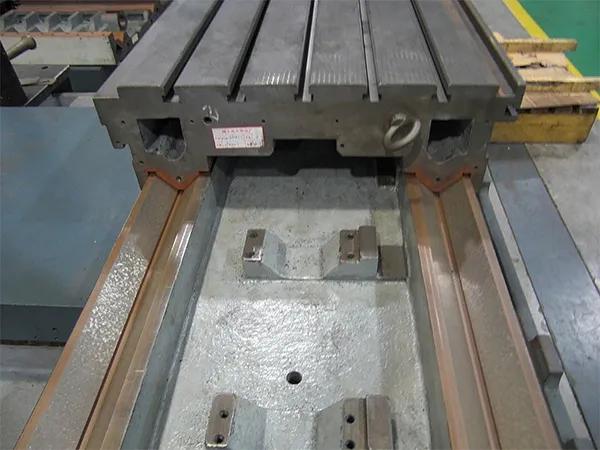

Станок модели MK2945C предназначен для высокоточной координатно-шлифовальной обработки закаленных штампов, пресс-форм, моделей и деталей с определением координированных узлов до 450 мм. Коробчатая станина с оребрением и абсолютными линейными датчиками обеспечивает исключительную стабильность и точность. Полностью закрытые кожухи с системой масляного тумана и автоматической фильтрацией СОЖ создают условия для работ класса ISO 7.
Рабочие
Оборудование позволяет выполнять наружное, наружное и плоскостное производство с перемещением X/Y/Z 600/400/400 мм, возможность шлифовки 0,005 мм (повторяемость). 0,003 мм). Рабочая зона 800×450 мм (нагрузка 500 кг) с высокоскоростным шпинделем 45 000 об/мин (HSK-E32) обеспечивает шероховатость Ra 0,1–0,2 мкм и обработку контуров в закаленном состоянии.
Система управления и автоматизация

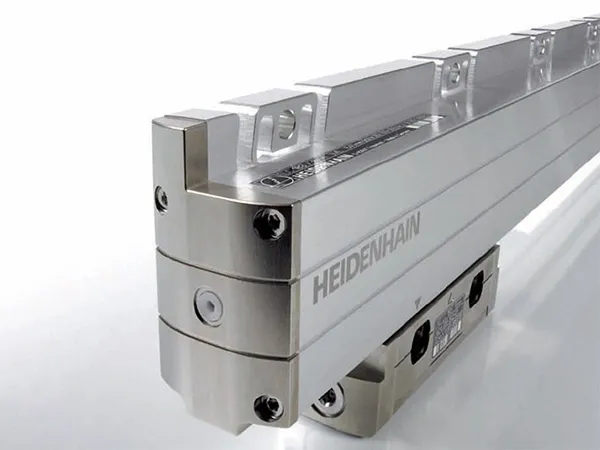

Управление осуществлением через систему ЧПУ SIEMENS 828D с многоосевым управлением, поддержкой 5-осевого программирования и ShopMill. Абсолютные линейные датчики HEIDENHAIN по всем осям (разрешение 0,001 мкм) замыкают контур управления. Автоматически оборудован правыми кругами, электронным щупом, станками и интерфейсами Индустрии 4.0 для цифрового бизнеса.
Область применения и эксплуатации
Станок применяется в пресс-формостроении, инструментальном производстве и авиакосмической промышленности для окончательной обработки прецизионных форм (класс IT3–IT4). Требуется стабильная температура ±0,5°C, чистота воздуха ISO 7 и высокая СОЖ. Мощность 12 кВА, масса 6500 кг, габариты 2500×1803×2959 мм.
