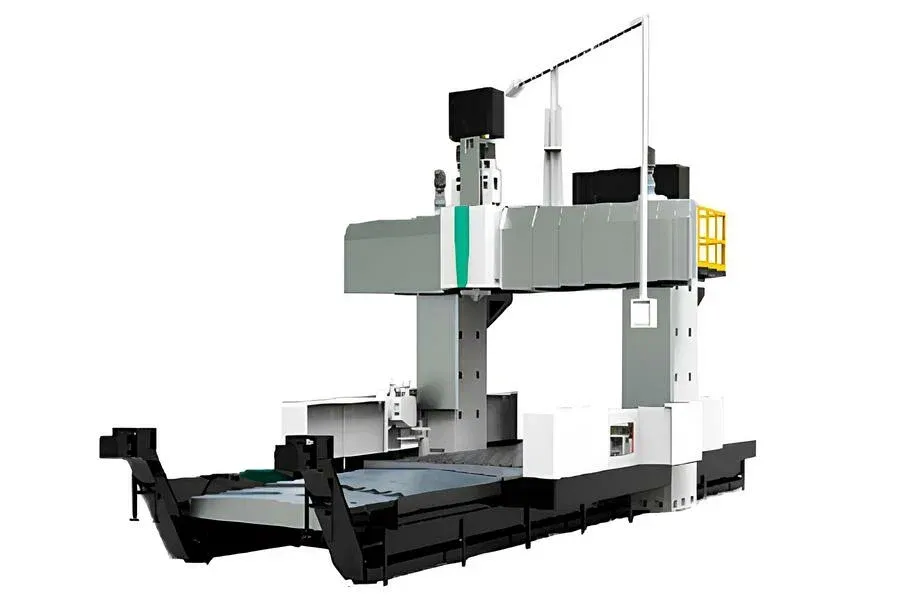

Портальный обрабатывающий центр XKW2342FA(FT)x60: Инновационное решение для сложных производственных задач
Современное высокотехнологичное оборудование для обработки особо крупногабаритных и тяжелых деталей. Модель демонстрирует исключительную стабильность и высочайшую точность при работе со сложными конфигурациями заготовок в энергетическом машиностроении и аэрокосмической промышленности.
Ключевые преимущества:
- Усиленная портальная конструкция с увеличенным межколонным расстоянием
- Цельносварная станина с повышенной жесткостью и виброустойчивостью
- Двухскоростной шпиндель BT50 с адаптивной системой подачи
- Автоматический сменщик инструмента увеличенной емкости
- Гидростатические направляющие с системой активного демпфирования
Основные применения:
- Производство энергетического оборудования
- Аэрокосмическая и автомобильная промышленность
- Изготовление штамповой оснастки крупных размеров
- Обработка станин и корпусных деталей
- Производство специального технологического оборудования
Технологические возможности:
- Комплексная обработка особо крупногабаритных деталей
- Высокоточное фрезерование и растачивание
- Глубокое сверление и обработка твердых сплавов
- Черновая и чистовая обработка сложных конфигураций
Оборудование оснащено современной системой ЧПУ с расширенными возможностями программирования. Эргономичная система управления и визуализации процессов обеспечивает высокую эффективность работы оператора. Оптимальное решение для предприятий, требующих максимальной производительности и точности при обработке сверхгабаритных деталей.
| Система управления | ЧПУ |
| Бренд ЧПУ | Fanuc/Siemens |
| Страна бренда | Китай |
| Тип станка | Портальные обрабатывающие центры |
| Рабочий стол | |
| Размер рабочего стола, мм | 3000×6000 |
| Максимальная нагрузка на рабочий стол, кг/м² | 32000 |
| Размер Т-пазов, мм | 11-36×250 |
| Диапазон обработки | |
| Перемещение по оси X, мм | 6200 |
| Перемещение по оси Y, мм | 4400 |
| Перемещение по оси Z, мм | 1250/1500 |
| Расстояние от торца шпинделя до рабочего стола, мм | 250~1250/1750 |
| Расстояние между колоннами, мм | 4200 |
| Шпиндель | |
| Тип шпинделя | BT50 |
| Мощность двигателя шпинделя, кВт | 22/26(30/37) |
| Тип привода, тип | Двухскоростная коробка передач |
| Частота вращения шпинделя, об/мин | 3500 |
| Размер секции плунжера, мм | 400х400 / 450х450 |
| Инструментальный магазин | |
| Емкость инструментального магазина, шт | 24/32/40/60 |
| ЧПУ | |
| Система ЧПУ, бренд | SIEMENS 828D / FANUC 0i-MF |
| Остальные характеристики | |
| Потребляемая мощность, кВА | 90 |
| Габариты и вес | |
| Габаритные размеры станка, мм | 17000х8000х6800 |
| Категория | Портальный обрабатывающий центр серии XKW2342FA(FT)x60 |
— Защитный кожух направляющих от стружки
— Линейные направляющие и шарико-винтовые пары (ШВП)

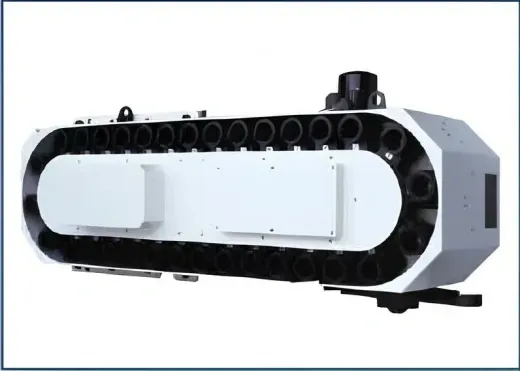

— Инструментальный магазин
— Автоматическая система смазки по осям
— Сигнальная лампа индикации состояния станка
— Гидростанция
— Пневпопистолет для подачи сжатого воздуха
— Пистолет СОЖ
— Ограждение рабочей зоны станка
— Система подачи и очистки СОЖ
— Компонент электрического шкафа
— Система ЧПУ
— Комплект ЗИП
— Инструмент для обслуживания станка
— Комплект масел и СОЖ для первой заправки
— Выносной пульт управления
Дополнительные комплектующие:
— Система продувки шпинделя сжатым воздухом
— Охладитель масла шпинделя
— Маслоотделитель СОЖ
— Оптические линейки
— Фрезерная головка удлиненного исполнения
— Сменная угловая головка

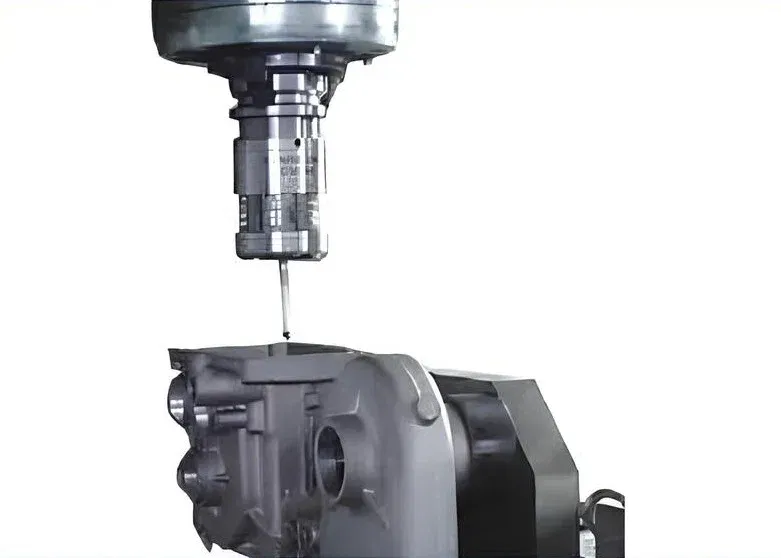

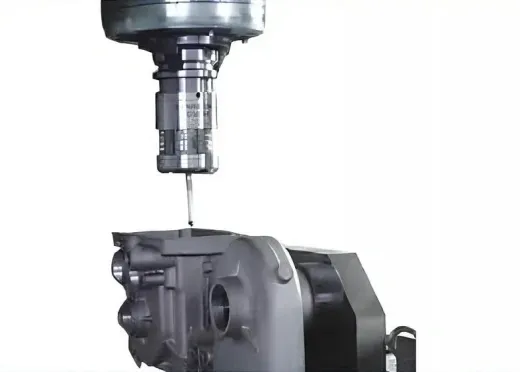

— Измерительные системы (датчики контроля размеров)
— Телескопическая защита направляющих по осям

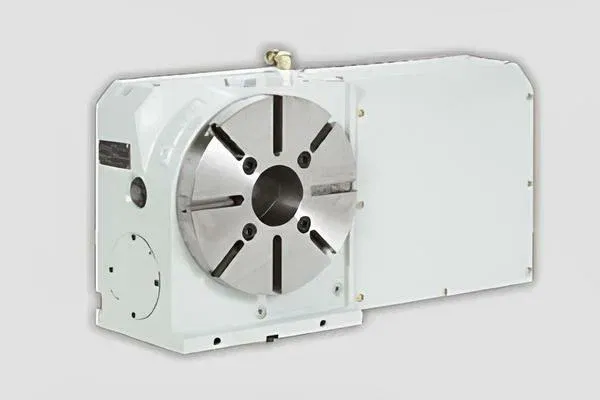

— Дополнительные обрабатывающие оси
— Системы лазерной или щуповой диагностики
— Кондиционер электрошкафа
— Системы мониторинга состояния станка
— Дополнительные резервуары для СОЖ
— Системы защиты от перегрузок
— Интеллектуальный контроль
— Графический редактор
— Трансформатор стабилизации питания
