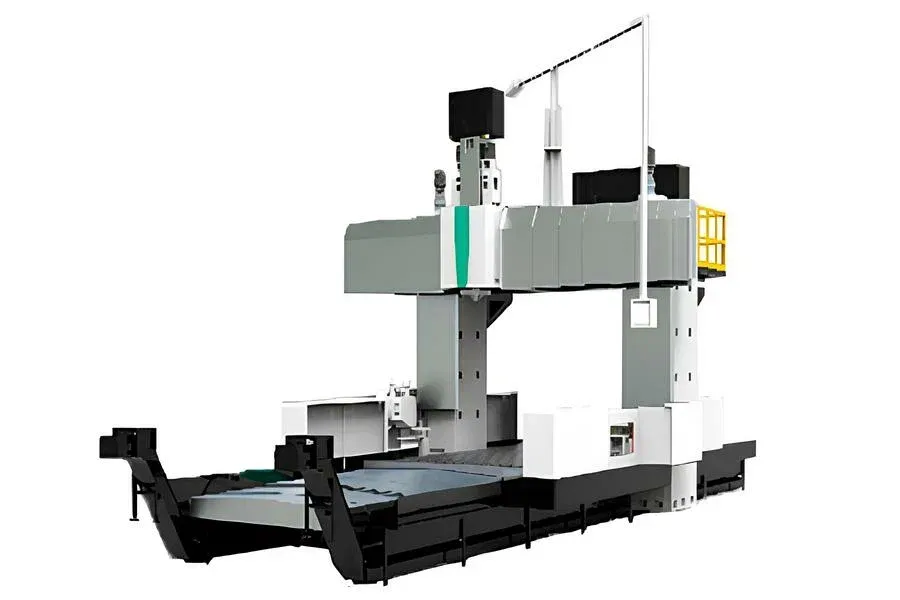

Портальный обрабатывающий центр XKW2350FTx80 для сверхтяжелых задач
Техническое назначение
Мощный портальный станок для комплексной обработки особо крупногабаритных деталей в тяжелом машиностроении. Оборудование спроектировано для работы с массивными заготовками весом до 40 тонн на квадратный метр.
Уникальные возможности
Грузоподъемность стола 40000 кг/м² позволяет обрабатывать детали размером 3500×8000 мм. Большой рабочий ход по осям (8300×5600×1500 мм) обеспечивает полный доступ к поверхностям габаритных заготовок без переустановки.
Ключевые преимущества
Двухскоростная коробка передач шпинделя BT50 сочетает высокий крутящий момент для черновой обработки и точность для чистовых операций. Жесткая портальная конструкция гарантирует стабильность при работе с предельными нагрузками.
Применение в промышленности
Станок эффективен для изготовления станин прокатных станов, корпусов гидротурбин, пресс-форм особо крупных размеров. Оптимален для предприятий тяжелого машиностроения и энергетического машиностроения.
| Система управления | ЧПУ |
| Бренд ЧПУ | Fanuc/Siemens |
| Страна бренда | Китай |
| Тип станка | Портальные обрабатывающие центры |
| Рабочий стол | |
| Размер рабочего стола, мм | 3000×8000 |
| Максимальная нагрузка на рабочий стол, кг/м² | 28000 |
| Размер Т-пазов, мм | 11-36×250 |
| Диапазон обработки | |
| Перемещение по оси X, мм | 8300 |
| Перемещение по оси Y, мм | 3900 |
| Перемещение по оси Z, мм | 1250/1500 |
| Расстояние от торца шпинделя до рабочего стола, мм | 250~1250/1750 |
| Расстояние между колоннами, мм | 3700 |
| Шпиндель | |
| Тип шпинделя | BT50 |
| Мощность двигателя шпинделя, кВт | 22/26(30/37) |
| Тип привода, тип | Двухскоростная коробка передач |
| Частота вращения шпинделя, об/мин | 3500 |
| Размер секции плунжера, мм | 400х400 / 450х450 |
| Инструментальный магазин | |
| Емкость инструментального магазина, шт | 24/32/40/60 |
| ЧПУ | |
| Система ЧПУ, бренд | SIEMENS 828D / FANUC 0i-MF |
| Остальные характеристики | |
| Потребляемая мощность, кВА | 85 |
| Габариты и вес | |
| Габаритные размеры станка, мм | 19000х7500х6800 |
| Категория | Портальный обрабатывающий центр серии XKW2337FA(FT)x80 |
— Защитный кожух направляющих от стружки
— Линейные направляющие и шарико-винтовые пары (ШВП)
— Инструментальный магазин
— Автоматическая система смазки по осям
— Сигнальная лампа индикации состояния станка
— Гидростанция
— Пневпопистолет для подачи сжатого воздуха
— Пистолет СОЖ
— Ограждение рабочей зоны станка
— Система подачи и очистки СОЖ
— Компонент электрического шкафа
— Система ЧПУ
— Комплект ЗИП
— Инструмент для обслуживания станка
— Комплект масел и СОЖ для первой заправки
— Выносной пульт управления
Дополнительные комплектующие:
— Система продувки шпинделя сжатым воздухом
— Охладитель масла шпинделя
— Маслоотделитель СОЖ
— Оптические линейки
— Фрезерная головка удлиненного исполнения
— Сменная угловая головка
— Измерительные системы (датчики контроля размеров)
— Телескопическая защита направляющих по осям
— Дополнительные обрабатывающие оси
— Системы лазерной или щуповой диагностики
— Кондиционер электрошкафа
— Системы мониторинга состояния станка
— Дополнительные резервуары для СОЖ
— Системы защиты от перегрузок
— Интеллектуальный контроль
— Графический редактор
— Трансформатор стабилизации питания
