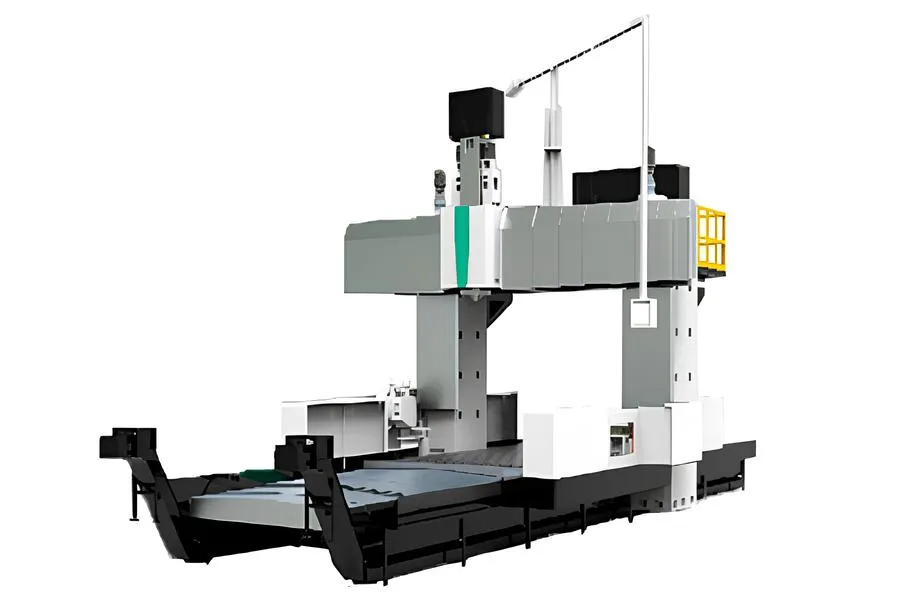

Портальный обрабатывающий центр серии XKW21 модели XKW2137x80

Производитель:

Все товары этого производителя

Статус у производителя: официальный
дистрибьютер

Характеристики

Система управления

ЧПУ

Мощность двигателя шпинделя, кВт

30/37

Тип шпинделя

Array

Частота вращения шпинделя, об/мин

4000

Габаритные размеры станка, мм

2100х950х820

Точность позиционирования, мм

По оси X: 0.03 По оси Y: 0.035 По оси Z: 0.020

Все характеристики

Цена в базовой комплектации

Отправить заявку

Покупка в лизинг от /Мес

Гарантия до: 3-х лет

Доставка по всей РФ

Портальный обрабатывающий центр серии XKW21 модели XKW2137x80

Цена в базовой комплектации

Отправить заявку

Описание

Обрабатывающий центр XKW2137x60 предназначен для комплексной обработки сверхгабаритных и сверхтяжелых металлоконструкций длиной до 8 метров. Станок оснащен рабочим столом 3000×8000 мм и рассчитан на нагрузку до 35 т/м². Усиленная портальная конструкция с межколонным расстоянием 3700 мм обеспечивает обработку широкоформатных деталей без ограничений.

Ключевые технические особенности

Массивные литые колонны и протяженные направляющие гарантируют стабильность и точность позиционирования на всем 8,5-метровом ходе. Высокомоментный шпиндель обеспечивает эффективную обработку твердых сплавов при черновом фрезеровании и чистовой доводке. Для сложных операций доступен удлиненный расточной вал, позволяющий комбинировать фрезерование и растачивание глубоких полостей.

Производительность и область применения

Оборудование применяется в судостроении, энергетике и тяжелом машиностроении для обработки корпусов судов, роторов турбин и станин промышленного оборудования. Адаптивная система ЧПУ синхронизирует движение 4 осей при выполнении сложных контурных операций на больших поверхностях. Технологическая универсальность станка позволяет выполнять комплексную обработку габаритных деталей без переустановки.

Технические характеристики

Система управления ЧПУ

Страна бренда Китай

Тип станка Портальные обрабатывающие центры

Рабочий стол

Размер рабочего стола, мм 3000×8000

Максимальная нагрузка на рабочий стол, кг/м² 35000

Размер Т-пазов, мм 28×200×14

Диапазон обработки

Перемещение по оси X, мм 8500

Перемещение по оси Y, мм 4300

Перемещение по оси Z, мм 1250

Перемещение по оси W, расточного вала, мм 1250/1600

Расстояние от торца шпинделя до рабочего стола, мм 2450/2750

Расстояние между колоннами, мм 3700

Шпиндель

Тип шпинделя BT50

Мощность двигателя шпинделя, кВт 30/37

Частота вращения шпинделя, об/мин 4000

Максимальный крутящий момент, кНм 1050/1260

Размер секции плунжера, мм 450×450

Подача

Быстрое перемещение по оси X, м/мин 10

Быстрое перемещение по оси Y, м/мин 10

Быстрое перемещение по оси Z, м/мин 10

Быстрое перемещение по оси W, м/мин 6

Инструментальный магазин

Емкость инструментального магазина, шт 24/32/40/60

Макс. диаметр инструмента при полной загрузке / через один, мм Φ125/Φ250

Максимальный вес инструмента, кг 25

Максимальная длина инструмента, мм 400

Точность

Точность позиционирования, мм По оси X: 0.03 По оси Y: 0.035 По оси Z: 0.020

Повторяемость, мм По оси X: 0.018 По оси Y: 0.020 По оси Z: 0.015

Остальные характеристики

Потребляемая мощность, кВА 100

Габариты и вес

Габаритные размеры станка, мм 2100х950х820

Вес станка, кг 112000

Категория Портальный обрабатывающий центр XKW2137x80

Комплектация

Базовая комплектация станка

1. Защитный кожух направляющих от стружки

2. Линейные направляющие и шарико-винтовые пары (ШВП)

3. Инструментальный магазин

4. Автоматическая система смазки по осям

5. Сигнальная лампа индикации состояния станка

6. Гидростанция

7. Пневпопистолет для подачи сжатого воздуха

8. Пистолет СОЖ

9. Ограждение рабочей зоны станка

10. Система подачи и очистки СОЖ

11. Компонент электрического шкафа

12. Система ЧПУ

13. Комплект ЗИП

14. Инструмент для обслуживания станка

15. Комплект масел и СОЖ для первой заправки

16. Выносной пульт управления

Дополнительные комплектующие: Не входят в базовую комплектацию станка

Система продувки шпинделя сжатым воздухом

Охладитель масла шпинделя

Маслоотделитель СОЖ

Оптические линейки

Фрезерная головка удлиненного исполнения

Сменная угловая головка

Измерительные системы (датчики контроля размеров)

Телескопическая защита направляющих по осям

Дополнительные обрабатывающие оси

Системы лазерной или щуповой диагностики

Кондиционер электрошкафа

Системы мониторинга состояния станка

Дополнительные резервуары для СОЖ

Системы защиты от перегрузок

Интеллектуальный контроль

Графический редактор

Трансформатор стабилизации питания
