Портально-фрезерные станки предназначены для обработки крупных и тяжёлых металлических деталей, которые требуют высокой жёсткости оборудования и большой рабочей зоны. В зависимости от конструкции они отличаются способом перемещения портала, стола и фрезерной головки, количеством осей, типом шпинделя и уровнем автоматизации.
Такое оборудование применяют в машиностроении, энергетике, судостроении, производстве пресс-форм и штампов, аэрокосмической промышленности и других отраслях, где необходимо обрабатывать крупногабаритные заготовки.
Портально-фрезерные станки используют там, где стандартного вертикального или консольного оборудования недостаточно по размерам рабочей зоны, жёсткости или допустимой массе заготовки.
Портальная компоновка поддерживает рабочий узел с двух сторон, поэтому станок сохраняет устойчивость при значительных нагрузках на инструмент и позволяет эффективно обрабатывать крупные детали.
Что такое портально-фрезерный станок
Портально-фрезерный станок — это фрезерное оборудование, рабочая зона которого расположена внутри жёсткой портальной конструкции. Портал формируется двумя вертикальными стойками и поперечной балкой, на которой размещается фрезерная головка.
Главное отличие такой компоновки от консольных фрезерных станков заключается в поддержке рабочего узла с двух сторон. Это повышает жёсткость конструкции и позволяет эффективно обрабатывать крупные заготовки при значительных нагрузках на инструмент.
На современных предприятиях преимущественно используются модели с ЧПУ. Управляющая программа задаёт траектории перемещения инструмента, режимы обработки и последовательность операций, обеспечивая высокую повторяемость результатов.
Какие бывают портально-фрезерные станки
Портально-фрезерные станки классифицируют по конструкции, способу перемещения рабочих узлов, количеству координат и назначению. Конкретное исполнение выбирают с учётом размеров детали, её массы, требуемой точности и технологии обработки.
Основные разновидности:
- станки с подвижным порталом;
- станки с неподвижным порталом;
- станки с подвижным столом;
- двухстоечные портально-фрезерные станки;
- тяжёлые портальные станки;
- высокоскоростные портальные станки;
- 3-осевые модели;
- 4-осевые и 5-осевые станки;
- портальные обрабатывающие центры с ЧПУ.
Портальные станки с подвижным и неподвижным порталом
В станках с подвижным порталом сам портал перемещается относительно неподвижного рабочего стола. Такая конструкция позволяет получать большую рабочую зону без необходимости перемещать тяжёлую заготовку.
Это особенно удобно при обработке массивных деталей, которые сложно перемещать по столу. Заготовка закрепляется один раз, а портал перемещается вдоль неё, обеспечивая необходимую траекторию обработки.
В конструкции с неподвижным порталом рабочая рама остаётся на месте, а перемещения выполняются столом и фрезерной головкой. Такой вариант обеспечивает высокую жёсткость и хорошо подходит для обработки деталей, требующих стабильного положения рабочего узла.
Выбор между подвижным и неподвижным порталом зависит прежде всего от размеров и массы деталей, требуемой рабочей зоны, особенностей базирования и характера обработки.

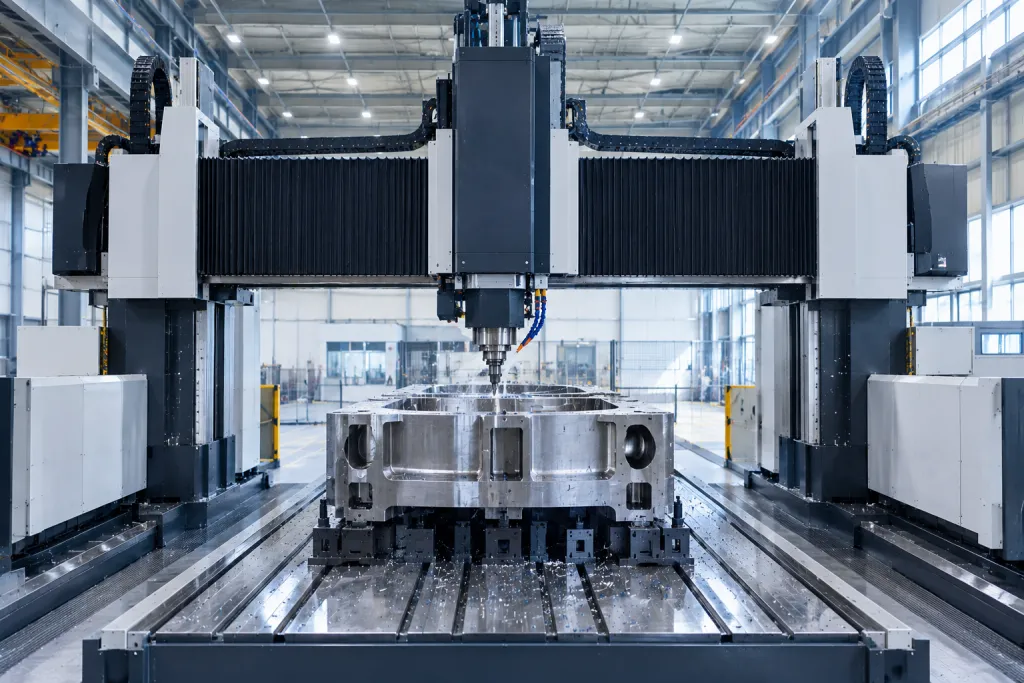

Двухстоечные портально-фрезерные станки
Двухстоечные модели имеют две вертикальные стойки, соединённые поперечной балкой. Такая конструкция обеспечивает симметричную поддержку рабочего узла и высокую жёсткость при обработке.
Двухстоечная схема особенно эффективна при фрезеровании крупных поверхностей и выполнении операций, связанных с большим съёмом металла.
На таких станках можно обрабатывать:
- крупные корпуса;
- станочные основания;
- плиты;
- рамы;
- пресс-формы;
- штампы;
- детали энергетического оборудования;
- элементы тяжёлой техники.
Высокая жёсткость конструкции позволяет использовать производительные режимы обработки при условии правильного подбора инструмента и технологических параметров.
Тяжёлые и высокоскоростные портальные станки
Тяжёлые портальные станки предназначены для обработки массивных заготовок и выполнения операций с высокими нагрузками. Они отличаются увеличенной массой основных узлов, усиленной станиной, мощным приводом шпинделя и высокой жёсткостью конструкции.
Такое оборудование применяют там, где необходимо снимать значительный объём металла за один проход или обрабатывать крупные стальные и чугунные детали. Для тяжёлой обработки важны не только мощность шпинделя, но и крутящий момент, конструкция направляющих, жёсткость станка и система закрепления заготовки.
Высокоскоростные портальные станки ориентированы на обработку с повышенными скоростями вращения шпинделя и подачи. Они особенно востребованы при изготовлении пресс-форм, штампов и деталей со сложной геометрией.
Высокоскоростная обработка требует правильно подобранного инструмента, эффективного удаления стружки, стабильной системы ЧПУ и достаточно жёсткой конструкции станка.
Трёхосевые и многоосевые портальные станки
Трёхосевые станки работают по трём линейным координатам. Для стандартных операций фрезерования плоских поверхностей, пазов, уступов, отверстий и простых контуров такой конфигурации обычно достаточно.
Преимущество трёхосевой схемы — относительно простое программирование и широкий выбор технологических решений. Она подходит для деталей с преимущественно вертикальными поверхностями, не требующих обработки сложных пространственных участков под разными углами.
Четырёх- и пятиосевые портальные станки позволяют обрабатывать поверхности, которые невозможно эффективно обработать за одну установку на обычном трёхосевом оборудовании. Дополнительные оси изменяют положение инструмента или заготовки относительно друг друга.
Пятиосевая обработка особенно полезна при изготовлении:
- сложных пресс-форм;
- штампов;
- деталей авиационной техники;
- элементов энергетического оборудования;
- лопаток;
- сложных корпусных деталей.
При выборе 5-осевого оборудования учитывают кинематику, диапазон поворота, характеристики шпинделя и возможности системы ЧПУ.
Портальные обрабатывающие центры
Портальный обрабатывающий центр объединяет возможности фрезерного станка с функциями автоматизации. Помимо фрезерования, он может выполнять сверление, растачивание, нарезание резьбы и другие операции без ручной переустановки инструмента.
Одно из главных преимуществ обрабатывающего центра — автоматическая смена инструмента. После завершения одной операции станок самостоятельно устанавливает следующий инструмент и продолжает обработку по программе.
Это особенно важно для серийного производства, где сокращение вспомогательного времени напрямую влияет на себестоимость детали.
Где применяются портально-фрезерные станки
Портально-фрезерное оборудование используется в отраслях, где необходимо обрабатывать крупные, тяжёлые или сложные металлические детали. Благодаря большой рабочей зоне и высокой жёсткости станки подходят как для единичного производства, так и для серийного выпуска.
- Машиностроение — обработка корпусов, рам, оснований, плит и других крупных деталей.
- Производство пресс-форм и штампов — фрезерование сложных поверхностей и крупногабаритных заготовок.
- Энергетика — обработка деталей турбин, генераторов, корпусов и другого оборудования.
- Судостроение — обработка длинномерных и крупногабаритных элементов.
- Аэрокосмическая промышленность — изготовление деталей сложной формы с применением многоосевой обработки.
- Тяжёлое машиностроение — производство оборудования для металлургии, горнодобывающей промышленности и энергетики.
Какие детали можно обрабатывать на портальном станке
Портальные станки подходят для деталей, размеры или масса которых ограничивают применение стандартных вертикальных обрабатывающих центров.
На оборудовании обрабатывают:
- крупные корпуса;
- основания;
- рамы;
- плиты;
- направляющие;
- пресс-формы;
- штампы;
- сварные конструкции;
- детали станков;
- элементы энергетического оборудования;
- крупные детали специальной техники.
Размер детали не является единственным критерием выбора. Также необходимо учитывать материал, припуск, требования к точности, тип обработки и объём металла, который требуется снять.
Какие характеристики портального станка наиболее важны
При выборе портально-фрезерного станка необходимо сопоставлять его характеристики с реальной технологией производства. Основное внимание уделяют рабочей зоне, нагрузке на стол, ходам по осям, шпинделю и жёсткости конструкции.
- Размер рабочего стола — определяет максимальные размеры устанавливаемой заготовки.
- Допустимая нагрузка — показывает, какую массу детали и оснастки способен выдерживать стол.
- Ходы по осям X, Y и Z — определяют фактическую область перемещения инструмента.
- Мощность шпинделя — влияет на возможности станка при тяжёлой обработке.
- Крутящий момент — особенно важен при фрезеровании с большим съёмом металла.
- Частота вращения шпинделя — подбирается с учётом материала и используемого инструмента.
- Количество осей — определяет технологические возможности оборудования.
- Точность позиционирования — важна при изготовлении ответственных деталей.
- Система ЧПУ — определяет возможности программирования, автоматизации и управления станком.
- Автоматическая смена инструмента — сокращает вспомогательное время и полезна при многооперационной обработке.
Какой портально-фрезерный станок выбрать
Выбор портального станка необходимо выполнять исходя из конкретных деталей и технологического процесса. Для крупных плоских деталей может быть достаточно трёхосевой модели, тогда как для сложных поверхностей потребуется многоосевая конфигурация.
Если производство работает с тяжёлыми стальными заготовками, приоритетом становятся жёсткость конструкции, мощность и крутящий момент шпинделя. Для обработки пресс-форм и сложных поверхностей важнее точность, динамика и возможность многоосевой обработки.
При серийном производстве целесообразно рассматривать обрабатывающие центры с автоматической сменой инструмента и дополнительными системами контроля.
Универсального набора характеристик не существует. Один и тот же станок может быть оптимальным для одного предприятия и совершенно неподходящим для другого.
Портальные станки для разных производственных задач
Портально-фрезерные станки охватывают широкий диапазон оборудования — от стандартных трёхосевых моделей до высокоточных многоосевых центров для сложной обработки. Их объединяет общая конструктивная идея: высокая жёсткость и возможность работы с крупными заготовками.
При выборе необходимо учитывать не только габариты оборудования, но и весь технологический процесс: материал детали, операции, инструмент, требования к точности, объём производства и необходимый уровень автоматизации.
ТЦ «Базис» предлагает портально-фрезерные станки для различных задач металлообработки. Специалисты помогут подобрать оборудование с учётом размеров и массы заготовки, требуемых операций, точности и производительности.
Правильно подобранный станок позволяет использовать преимущества портальной компоновки максимально эффективно: обрабатывать крупные детали за меньшее количество установок, повышать производительность и обеспечивать стабильное качество готовых изделий.
Итог
Портально-фрезерные станки предназначены для обработки крупных и тяжёлых металлических деталей, требующих высокой жёсткости и большой рабочей зоны. В зависимости от конструкции оборудование может оснащаться подвижным или неподвижным порталом, различным количеством осей и шпинделями для разных режимов обработки.
При выборе важно учитывать не только размер стола и рабочие ходы, но и массу заготовки, мощность и крутящий момент шпинделя, точность позиционирования, количество осей, возможности ЧПУ и уровень автоматизации.
Оптимальный портально-фрезерный станок — это оборудование, характеристики которого соответствуют конкретным деталям, материалам, операциям и объёму производства.
