10 000–14 000 шт/год. Реальный кейс завода: шлифовальные станки Android вместо фрезерки+токарки
Проблемная ситуация на производстве

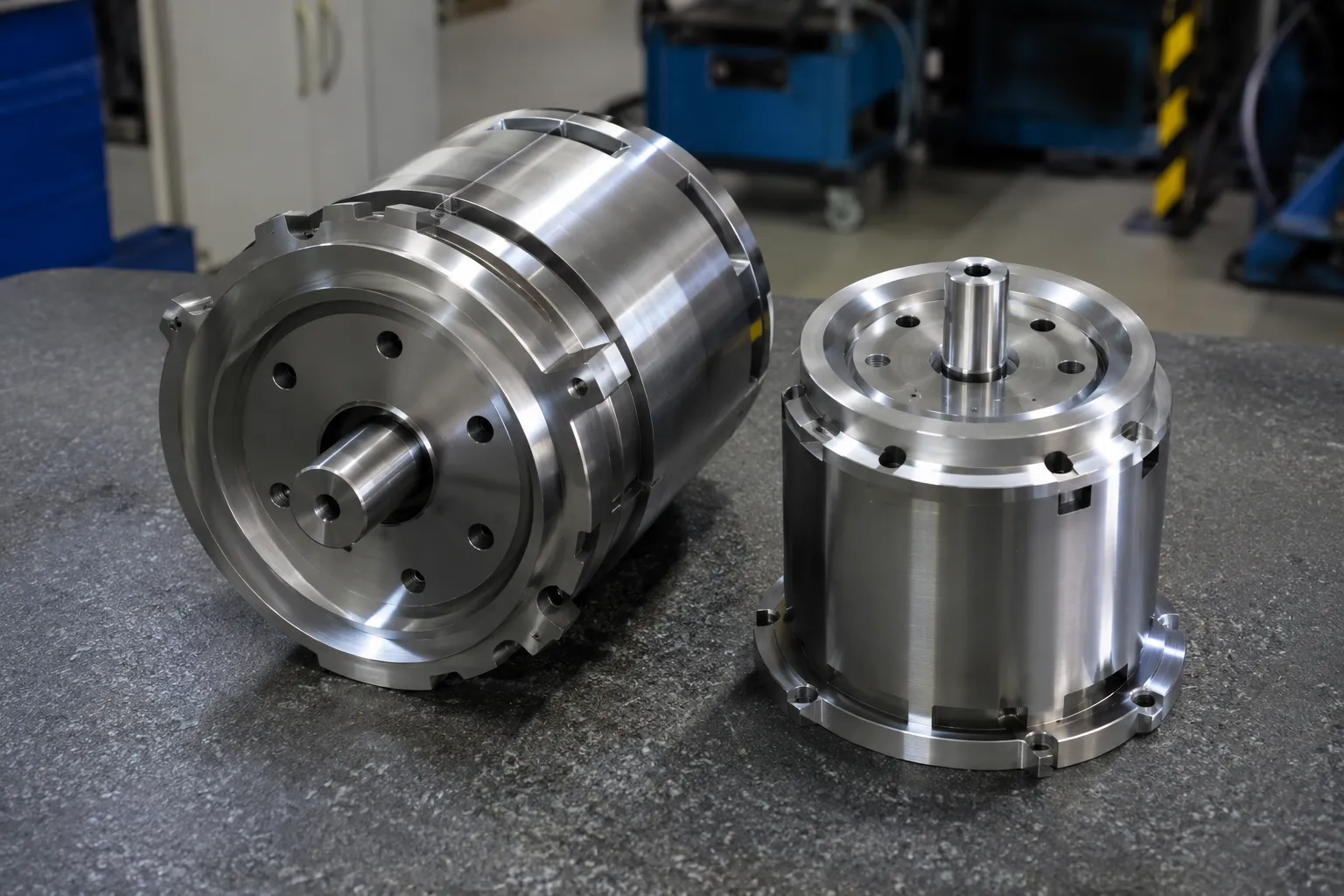

Производитель серводвигателей из Екатеринбурга столкнулся с типичной проблемой малого/среднего машиностроения: рост заказов при ограниченных мощностях цеха. Кольца сервоприводов (диаметр 50-80 мм, материал 40Х/закалка HRC 45-50) выпускались на фрезерном станке 4-й оси + токарном участке.
Исходные ограничения:
- Площадь цеха: 450 м² (загрузка 95%)
- Бюджет на модернизацию: 7 млн руб.
- Персонал: 18 ток/фрезеровщиков (загрузка 100%)
- Текущий выпуск: 1500 колец/год = 125 шт/мес
Новый контракт требовал: 5000 колец/год (+333%) с перспективой 12 000 шт/год. Расширение цеха невозможно (+20 м² нет), покупка 2-3 новых фрезерных центров выходит за бюджет (15+ млн руб.).
Классические решения (доп.смена, аутсорсинг) не подошли: персонал не найти в Екатеринбурге, аутсорсинг увеличивает себестоимость на 40%. Нужен внутренний прорыв производительности без CAPEX >7 млн руб.
Сравнение ДО и ПОСЛЕ модернизации
| Параметр | ДО (фрезер+токарка) | ПОСЛЕ (шлифовка Android) |
|---|---|---|
| Выпуск колец серводвигателей | 1500 шт/год (125/мес) | 10 000–14 000 шт/год (833-1166/мес, +7–10x) |
| Время цикла на деталь | 15-20 мин (2 операции + переналадка) | 2-3 мин (1 операция, -85%) |
| Количество операций | 2 операции (фрезеровка наружный шлиц + токарка отверстие/торцы) | 1 операция (шлифовка всех поверхностей) |
| Брак и ошибки | 3-5% (износ пластин, биение 4-й оси) | <1% (ЧПУ Fanuc ±0,002мм) |
| Стоимость инструмента/деталь | 50 руб. (твердосплавные пластины, замена каждые 50-100 дет.) | 10-15 руб. (CBN-круги, переточка 5-10 раз) |
| Площадь цеха | +20 м² требовалось для доп.станков | 6 м² (замена 1:1 без расширения) |
| Окупаемость инвестиций | — | 3,5 месяца |
Технология обработки кольца серводвигателя
Деталь: Кольцо сервопривода Ø50-80мм, 40Х (HRC45-50), наружный шлиц, внутреннее отверстие Ø42-72мм, торцы. Допуски: IT5 (±0,002мм), шероховатость Ra0,8.
ДО: Токарно-фрезерная схема (25 мин)
- Токарка (12 мин): черн.обточка OD/ID → чистовая токарка торцов (припуск 0,5мм → 0,1мм)
- Переналадка (3 мин): перенос → 4-я ось фрезера → привязка
- Фрезерование (10 мин): наружный шлиц (пластина APMT 1604, подача 0,1мм/зуб, 2 прохода)
ПОСЛЕ: Шлифовка 1 установ (2,5 мин)
- 0:00-0:45: Наружный шлиц — CBN-круг D200×20×76,8мм, Vc=80м/с, припуск 0,08мм → Ra0,8
- 0:45-1:30: Внутреннее отверстие — резец I=10°, припуск 0,05мм, шпиндель 3000об/мин
- 1:30-2:15: Торцы — абразивный круг 300×20×76,8мм, стол 60м/мин
- 2:15-2:30: Контроль (лазерный микрометр ±0,001мм)
Ключ преимуществ: Шлифовальный круг снимает припуск "с толстой шкурки" за 1 проход. Фрезеровка требует черновой+чистовой (x2 время). Переточка CBN-круга 8-10 циклов vs замена пластин каждые 75 деталей.
Почему шлифовка выигрывает у фрезеровки в серийке?
- Снятие припуска за 1 проход (0,01-0,1мм) — сразу в размер IT5 без черновой/чистовой стадии
- Скорость стола 60 м/мин — в 12 раз выше фрезерной подачи (5м/мин)
- Переточка CBN-кругов 5-10 раз — экономия 73% vs твердосплавные пластины
- Точность ±0,002мм (IT5) — брак падает с 4% до 0,7%
- 0 переналадок — 1 операция вместо 2 = +15% сменного времени
- OEE 82% — против 65% у перегруженного фрезерного участка
Технические характеристики станков Android
| Параметр | Android GS-42100 | Android SG-2075 (компакт) |
|---|---|---|
| Диаметр заготовки | 10-200 мм | 5-75 мм |
| Длина обработки | 1000 мм | 750 мм |
| Скорость шпинделя | 2000-4000 об/мин, 15 кВт | 1000-3000 об/мин, 7,5 кВт |
| Скорость стола | 60 м/мин | 40 м/мин |
| Точность позиционирования | ±0,002 мм (IT5) | ±0,003 мм (IT6) |
| ЧПУ система | Fanuc 31i (Y-ось, Look-ahead 2000 блоков) | Fanuc 0i |
| Площадь / Цена | 6 м² / 5,2 млн руб. | 2,5 м² / 2,8 млн руб. |
Сравнение способов роста производительности
| Метод | Прирост | CAPEX, млн руб. | Сложность | Подходит для серийки? |
|---|---|---|---|---|
| Доп. смена | x1,5-2 | 0,5 | Низкая | Да |
| 5-осевой фрезер | x2-3 | 12-18 | Высокая | Средне |
| Автоматическая линия | x4-6 | 25-40 | Очень высокая | Да |
| Шлифовка ЧПУ Android | x7-10 | 2,8-5,2 | Низкая | Идеально |
Пошаговый план внедрения (2 недели)
Замерить текущий цикл, брак, загрузку. Рассчитать потребный выпуск.
10-20 колец на шлифовке (договор сервисного центра). Сравнить качество/время.
Android SG-2075 (компакт) или GS-42100. Доставка 3-5 дней.
ЧПУ Fanuc — 2 дня для токаря 4р. Программа G-коды + циклы шлифовки.
1000 колец пробная партия. Корректировка по микрометру/профилометру.
Детальный расчет окупаемости (Android GS-42100)
| Инвестиции | 5,2 млн руб. |
| Доп.выпуск (9000 дет/год) | 1,8 млн руб. маржи (200р/деталь) |
| Экономия инструмента | 315 тыс. руб. (35р×9000) |
| Экономия брака (4%) | 54 тыс. руб. (6р×9000) |
| Чистая прибыль/год | 2,17 млн руб. |
| Окупаемость | 3,5 мес. (5,2/2,17×12) |
