Портальный станок с ЧПУ — это металлообрабатывающее оборудование, в котором перемещение инструмента и выполнение технологических операций управляются программой. Портальная конструкция обеспечивает высокую жёсткость, а система числового программного управления позволяет автоматизировать обработку крупногабаритных деталей и выполнять сложные траектории с высокой повторяемостью.
Такое оборудование применяют в машиностроении, энергетике, судостроении, производстве пресс-форм и штампов, аэрокосмической промышленности и других сферах, где требуется обработка крупных и тяжёлых заготовок.
Портальные станки с ЧПУ используют там, где необходимо одновременно обеспечить большую рабочую зону, высокую жёсткость и стабильное выполнение технологических операций.
В отличие от оборудования с ручным управлением, станок выполняет заданную последовательность перемещений автоматически. Это сокращает количество ручных операций, уменьшает влияние человеческого фактора и помогает получать повторяемые результаты при обработке партии деталей.
Что такое портальный станок с ЧПУ
Портальный станок с ЧПУ представляет собой фрезерное оборудование с жёсткой П-образной конструкцией, дополненное системой числового программного управления. Рабочая зона расположена внутри портала, который обычно состоит из двух вертикальных стоек и поперечной балки.
Заготовку устанавливают на рабочий стол и закрепляют с помощью оснастки. После запуска управляющей программы станок самостоятельно выполняет необходимые перемещения шпинделя, поддерживает заданные режимы обработки и последовательно выполняет операции.
Главная особенность портальной схемы заключается в том, что рабочий узел поддерживается конструкцией портала с двух сторон. Это позволяет создавать оборудование с большой рабочей зоной и высокой жёсткостью.
Чем портальный станок с ЧПУ отличается от обычного фрезерного
Главное отличие заключается в сочетании жёсткой портальной конструкции и автоматизированного управления. Обычный фрезерный станок может выполнять многие аналогичные операции, но портальная схема лучше подходит для крупных заготовок, а ЧПУ обеспечивает автоматическое выполнение сложных технологических программ.
Портальная конструкция позволяет увеличить размеры рабочей зоны, не отказываясь от необходимой жёсткости. Это особенно важно при обработке длинных и массивных деталей.
Система ЧПУ отвечает за:
- перемещение рабочих органов;
- поддержание заданной траектории;
- управление скоростью подачи;
- управление шпинделем;
- выполнение последовательности операций;
- автоматическую смену инструмента при соответствующей комплектации;
- работу с программами обработки;
- взаимодействие с измерительными и дополнительными системами.
Таким образом, станок превращается из отдельного фрезерного оборудования в автоматизированный производственный комплекс.
Как работает портальный станок с ЧПУ
Работа станка начинается с подготовки технологической программы. В ней задаются координаты перемещения инструмента, траектории обработки, режимы резания и последовательность выполнения операций.
После установки заготовки оператор выполняет базирование и устанавливает необходимые инструменты. Далее система ЧПУ управляет станком в соответствии с программой.
Типовой цикл обработки включает следующие этапы:
- Установка и закрепление заготовки.
- Определение положения детали относительно системы координат.
- Установка режущего инструмента.
- Загрузка управляющей программы.
- Запуск обработки.
- Перемещение шпинделя по заданной траектории.
- Выполнение последовательных технологических операций.
- Смена инструмента при необходимости.
- Контроль полученной детали.
При правильной подготовке программы оператору не требуется вручную управлять каждым перемещением. Это уменьшает влияние человеческого фактора и позволяет стабильно повторять одну и ту же технологию.

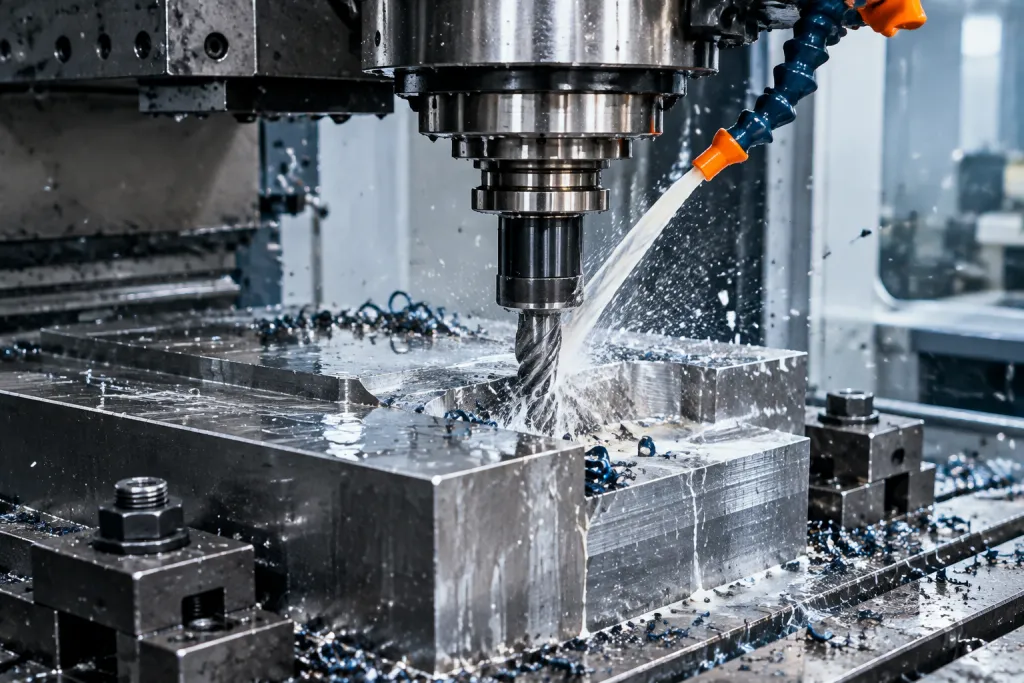

Какие операции выполняет портальный станок с ЧПУ
Современный портальный станок с ЧПУ способен выполнять целый комплекс операций. Возможности конкретной модели зависят от конструкции, характеристик шпинделя, количества осей и установленной оснастки.
- фрезерование плоскостей;
- обработку уступов;
- выборку пазов и карманов;
- контурное фрезерование;
- сверление;
- растачивание;
- нарезание резьбы;
- обработку наклонных поверхностей;
- фрезерование сложных пространственных поверхностей.
При наличии автоматической смены инструмента несколько операций можно объединить в единый цикл без ручной замены инструмента. Это особенно важно для деталей, где требуется большое количество переходов.
Основные преимущества портального станка с ЧПУ
Основные преимущества такого оборудования — высокая жёсткость, возможность обработки крупных деталей, автоматизация операций и стабильность результатов. Портальная схема позволяет создавать станки с большими рабочими зонами, а ЧПУ обеспечивает точное выполнение заданных программ.
- обработка крупногабаритных деталей;
- высокая жёсткость конструкции;
- стабильность при интенсивном резании;
- автоматическое выполнение программы;
- повторяемость обработки;
- сокращение количества ручных операций;
- возможность многооперационной обработки;
- автоматическая смена инструмента;
- возможность использования нескольких координат;
- снижение количества переустановок детали.
При правильной организации технологического процесса эти преимущества напрямую влияют на производительность предприятия.
Высокая жёсткость конструкции
- Портал опирается на две стойки, благодаря чему рабочий узел получает устойчивую опору.
- Жёсткая конструкция помогает снизить вибрации и отклонения при фрезеровании.
- Стабильное положение инструмента относительно заготовки особенно важно при обработке стали, чугуна и других материалов, требующих значительных усилий резания.
- На качество обработки также влияют направляющие, приводы, шпиндель, тепловые деформации, инструмент и корректность технологической программы.
Обработка крупных деталей за одну установку
Одним из наиболее важных преимуществ портального станка является возможность разместить крупную деталь на рабочем столе и выполнить значительную часть обработки без её снятия.
Это позволяет сократить количество переустановок. Каждая дополнительная установка потенциально увеличивает погрешность взаимного положения обработанных поверхностей.
Если станок позволяет выполнить несколько операций за одну установку, можно получить более стабильную геометрию детали и одновременно сократить вспомогательное время.
Поэтому портальные станки широко применяются для изготовления крупных корпусов, рам, оснований, плит, пресс-форм и других деталей значительных размеров.

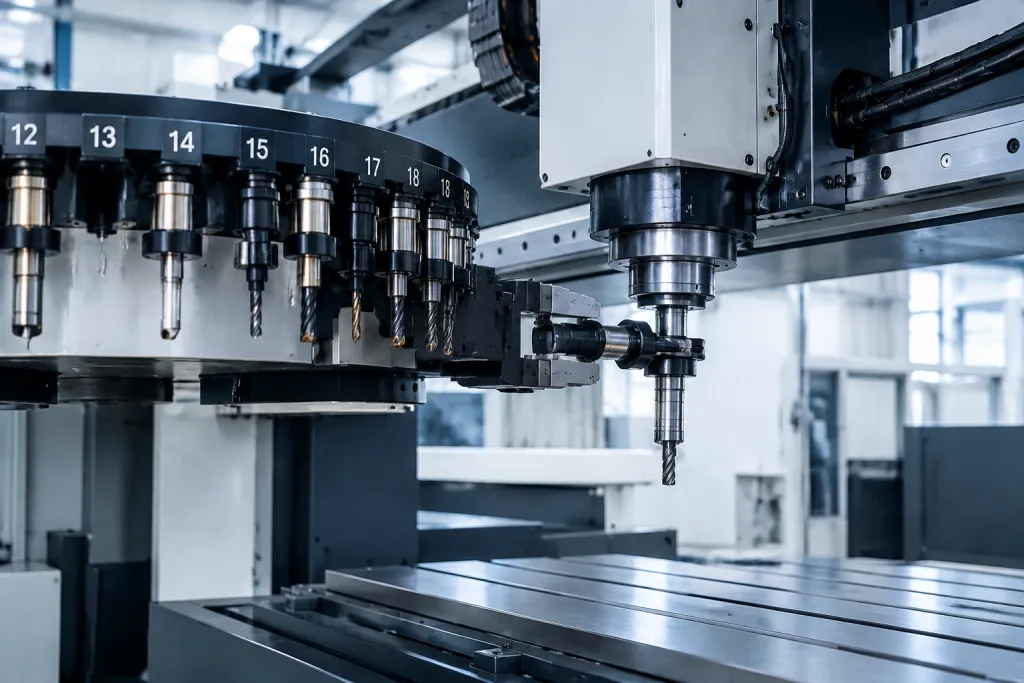

Автоматическая смена инструмента
Автоматическая смена инструмента значительно расширяет возможности портального станка с ЧПУ. В инструментальном магазине могут находиться фрезы, сверла, расточные инструменты и другая оснастка.
После завершения одной операции система управления подаёт команду на смену инструмента. Станок устанавливает следующий инструмент и продолжает обработку согласно программе.
Это позволяет объединить несколько операций в один производственный цикл. Для серийного производства такая автоматизация особенно важна: уменьшается время на вспомогательные операции, а оператор может обслуживать более сложный технологический процесс без постоянного ручного вмешательства.
Трёхосевые портальные станки с ЧПУ
Трёхосевая конфигурация работает по координатам X, Y и Z. Она подходит для большого количества стандартных фрезерных операций.
На трёхосевом оборудовании можно выполнять обработку плоскостей, пазов, уступов, отверстий и контуров, если геометрия детали позволяет получить доступ к необходимым поверхностям.
Для многих производств такой конфигурации достаточно. Она проще с точки зрения программирования и эксплуатации, а стоимость оборудования обычно ниже по сравнению с многоосевыми решениями.
Дополнительные угловые головки и поворотные столы могут расширять технологические возможности трёхосевого станка.
Четырёхосевые и пятиосевые портальные станки
Для обработки сложных пространственных поверхностей используются многоосевые портальные станки. Дополнительные координаты позволяют изменять положение инструмента или заготовки относительно нескольких направлений.
Пятиосевые станки способны выполнять одновременное движение по пяти координатам. Это позволяет обрабатывать сложные поверхности с меньшим количеством переустановок.
Такие решения востребованы при изготовлении:
- пресс-форм;
- штампов;
- авиационных деталей;
- сложных корпусных изделий;
- элементов энергетического оборудования;
- деталей со сложной пространственной геометрией.
Пятиосевой станок имеет смысл приобретать только тогда, когда его дополнительные возможности действительно используются в производственном процессе. Для простых плоских деталей возможности пяти осей могут оказаться избыточными.
Портальный станок с ЧПУ и производительность
Использование ЧПУ позволяет повысить производительность не только за счёт автоматического перемещения инструмента. Существенную роль играют сокращение вспомогательного времени и возможность объединения нескольких операций в один цикл.
Производительность зависит от целого комплекса факторов:
- мощности и крутящего момента шпинделя;
- скорости подачи;
- частоты вращения;
- используемого инструмента;
- глубины резания;
- количества операций;
- времени смены инструмента;
- времени установки детали;
- сложности управляющей программы.
Поэтому нельзя оценивать производительность только по мощности шпинделя или максимальной скорости подачи. Для реального сравнения станков необходимо рассматривать полный технологический цикл обработки конкретной детали.
Точность обработки на портальном станке с ЧПУ
ЧПУ обеспечивает точное воспроизведение заданной траектории, но итоговая точность зависит не только от системы управления. На неё влияют механическая часть станка, состояние направляющих, приводы, шпиндель, температурный режим, инструмент и технология обработки.
Большая рабочая зона также предъявляет повышенные требования к геометрической точности конструкции. Поэтому при выборе оборудования необходимо смотреть не на один показатель точности, а на комплекс характеристик.
Для ответственных деталей дополнительно могут применяться измерительные системы, которые позволяют контролировать положение инструмента и параметры детали непосредственно в процессе производства.
Автоматизация портального оборудования
Современный портальный станок может быть оснащён различными системами автоматизации. Помимо ЧПУ и автоматической смены инструмента, применяются измерительные системы, контроль состояния инструмента и другие средства мониторинга.
В серийном производстве автоматизация позволяет уменьшить количество ручных операций и повысить повторяемость технологического процесса.
При дальнейшем развитии производства оборудование может интегрироваться в более крупную автоматизированную систему, включающую управление программами, инструментом, измерением и производственными данными.
Для каких производств подходит портальный станок с ЧПУ
Портальное оборудование особенно эффективно там, где требуется сочетание большой рабочей зоны, высокой жёсткости и автоматического управления.
- Машиностроение — обработка крупных корпусов, рам, оснований и деталей машин.
- Тяжёлое машиностроение — производство массивных деталей оборудования, требующих значительных усилий резания.
- Энергетика — обработка крупных элементов энергетических установок.
- Судостроение — производство крупногабаритных деталей и конструктивных элементов.
- Производство пресс-форм и штампов — обработка сложных поверхностей и крупных инструментальных деталей.
- Аэрокосмическая промышленность — изготовление крупных деталей сложной формы с высокими требованиями к точности.
Когда портальный станок с ЧПУ выгоднее обычного оборудования
Портальный станок с ЧПУ целесообразно рассматривать, если предприятие регулярно сталкивается с ограничениями по размеру рабочей зоны, жёсткости или количеству операций.
Если крупную деталь приходится обрабатывать на нескольких станках или выполнять большое количество переустановок, переход на портальное оборудование может сократить производственный цикл.
Ещё одна причина — необходимость стабильного серийного производства. После разработки и отладки управляющей программы одна и та же технология может многократно воспроизводиться на однотипных заготовках.
Однако для небольших деталей и простых операций крупный портальный станок не всегда экономически оправдан. В таких случаях компактный вертикальный обрабатывающий центр может оказаться более рациональным решением.
Как выбрать портальный станок с ЧПУ
Выбирать оборудование необходимо по конкретной детали и технологии, а не только по цене или максимальному размеру стола.
В первую очередь необходимо определить:
- Максимальные размеры и массу заготовки.
- Необходимые ходы по координатным осям.
- Материалы, которые будут обрабатываться.
- Основные технологические операции.
- Необходимую мощность и крутящий момент шпинделя.
- Требуемую точность.
- Необходимое количество осей.
- Количество инструментов в магазине.
- Объём и серийность производства.
- Требуемый уровень автоматизации.
Если предприятие обрабатывает крупные детали простой геометрии, трёхосевой станок может оказаться оптимальным. Если требуется обработка сложных пространственных поверхностей, следует рассматривать многоосевые решения.
Портальный станок с ЧПУ для крупногабаритной обработки
Главное преимущество портального станка с ЧПУ заключается в сочетании двух возможностей: обработки крупных заготовок и автоматического управления технологическим процессом.
Жёсткая портальная конструкция позволяет эффективно работать с большими деталями и значительными нагрузками, а ЧПУ обеспечивает точное выполнение запрограммированных операций. В зависимости от конфигурации оборудование может выполнять от стандартного трёхосевого фрезерования до сложной многоосевой обработки.
Для предприятия важно подобрать не просто станок с ЧПУ, а конфигурацию, соответствующую конкретным производственным задачам.
Подбор портального станка под задачи производства
Портальные станки с ЧПУ существенно различаются по размерам, мощности, количеству осей, конструкции портала, характеристикам шпинделя и уровню автоматизации. Поэтому выбор оборудования должен основываться на реальной номенклатуре деталей и технологии их изготовления.
На сайте ТЦ «Базис» специалисты помогут подобрать портальные станки с ЧПУ под конкретные производственные задачи. При выборе можно учитывать размеры и массу заготовок, материал, операции обработки, требования к точности и необходимую производительность.
Такой подход позволяет подобрать портальный станок без переплаты за невостребованные возможности и одновременно избежать ограничений, которые могут возникнуть при недостаточной рабочей зоне или мощности оборудования.
Итог
Портальный станок с ЧПУ сочетает жёсткую конструкцию, большую рабочую зону и автоматизированное управление. Такое оборудование позволяет обрабатывать крупные и тяжёлые детали, выполнять несколько операций за одну установку и стабильно повторять заданную технологию.
При выборе необходимо учитывать размеры и массу заготовки, материал, требуемые операции, мощность и крутящий момент шпинделя, количество осей, точность, возможности ЧПУ и уровень автоматизации.
Оптимальная конфигурация станка определяется не максимальными характеристиками, а соответствием конкретным производственным задачам предприятия.
