Портальные станки — это металлорежущее оборудование, предназначенное преимущественно для обработки крупногабаритных и тяжёлых деталей. Жёсткая конструкция портала позволяет выполнять фрезерование, сверление, растачивание и другие операции с высокой точностью и стабильностью.
Такое оборудование востребовано в машиностроении, судостроении, энергетике, производстве пресс-форм, строительной и тяжёлой промышленности. Главное преимущество портальной компоновки — возможность обрабатывать заготовки, размеры которых ограничивают применение обычных консольно-фрезерных станков.
Портальные станки используют там, где необходимо обрабатывать крупные, тяжёлые или протяжённые детали, требующие высокой жёсткости и точности.
В отличие от компактного консольного оборудования, портальная конструкция поддерживает рабочий узел с двух сторон. Это помогает снизить деформации и сохранить стабильность обработки при значительных нагрузках.
Что такое портальный станок
Портальный станок представляет собой металлообрабатывающее оборудование, в котором рабочая зона расположена внутри или под жёсткой рамной конструкцией — порталом. Обычно портал состоит из двух вертикальных стоек и поперечной балки, по которой перемещается рабочий узел.
В зависимости от конструкции относительно заготовки могут перемещаться портал, рабочий стол или фрезерная головка. На станках с ЧПУ основные перемещения выполняются автоматически по заданной программе.
Такая компоновка обеспечивает высокую жёсткость конструкции. Это особенно важно при обработке стали, чугуна и других материалов, когда на инструмент и станину действуют значительные нагрузки.
Портальные станки выпускаются в различных исполнениях: от относительно компактных моделей до оборудования с рабочей зоной в несколько метров. Конфигурацию выбирают с учётом размеров деталей, массы заготовок, требуемой точности и характера обработки.
Для чего нужен портальный станок

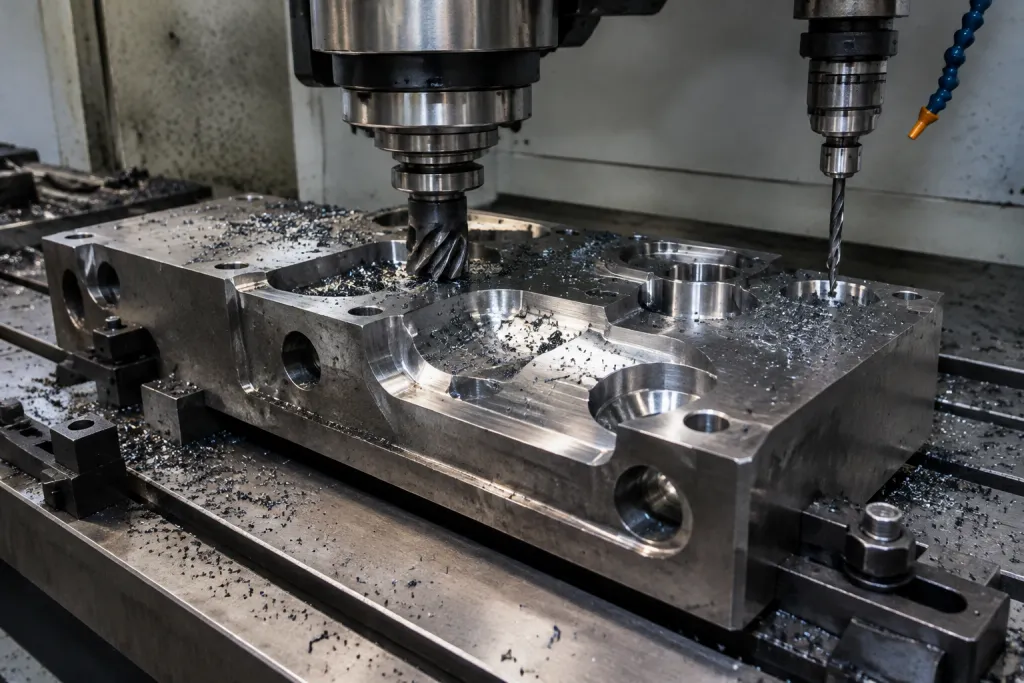

Портальные станки применяют там, где требуется обрабатывать крупные, тяжёлые или протяжённые детали с высокой точностью и стабильностью. Оборудование подходит как для черновой обработки с большим съёмом металла, так и для чистового фрезерования.
На портальных станках выполняют:
- фрезерование плоскостей;
- обработку уступов и пазов;
- сверление отверстий;
- растачивание;
- обработку контуров;
- изготовление сложных поверхностей;
- обработку крупных корпусных деталей;
- изготовление пресс-форм и штампов;
- обработку оснований, плит и рам.
Такое оборудование особенно эффективно для деталей, которые невозможно удобно разместить на стандартном консольно-фрезерном станке.
Устройство портального станка
Основными элементами портального станка являются станина, рабочий стол, портал, направляющие, шпиндельная головка, приводы и система управления. Конкретная конструкция зависит от назначения оборудования и количества координат.
- Станина — основание станка, воспринимающее основные нагрузки во время обработки. Она должна обладать высокой жёсткостью и устойчивостью к вибрациям.
- Рабочий стол — поверхность для установки и закрепления заготовки. Его размеры и допустимая нагрузка определяют возможности станка по обработке деталей.
- Портал — массивная конструкция из вертикальных стоек и поперечной балки, на которой размещается механизм перемещения рабочего узла.
- Шпиндельная головка — узел, обеспечивающий вращение режущего инструмента и его перемещение относительно заготовки.
- Направляющие и приводы — элементы, отвечающие за точное перемещение узлов по координатным осям.
- Система ЧПУ — комплекс управления, который задаёт траекторию инструмента, режимы обработки и последовательность операций.

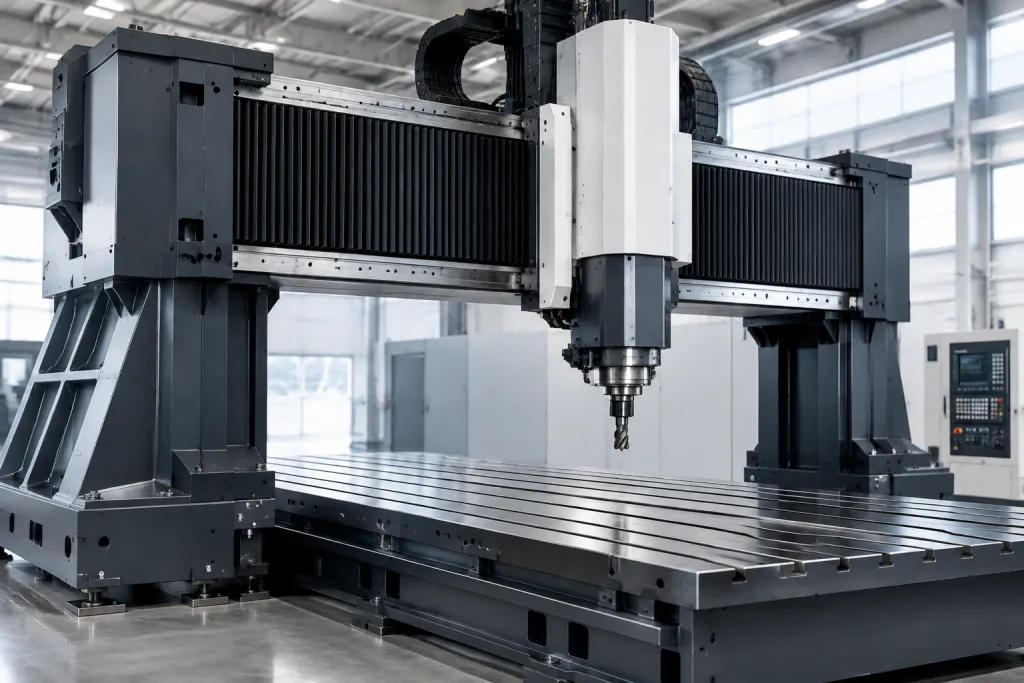

Портал и шпиндельная головка
Портал является ключевым элементом конструкции станка. Он состоит из вертикальных стоек и поперечной балки, на которой размещается механизм перемещения рабочего узла.
Жёсткость портала напрямую влияет на точность обработки. При недостаточной жёсткости во время резания возникают вибрации и прогибы, которые могут ухудшать качество поверхности и приводить к отклонениям размеров.
Шпиндельная головка обеспечивает вращение режущего инструмента. В зависимости от модели станок может оснащаться различными типами фрезерных головок, включая конструкции с возможностью изменения угла положения инструмента.
Направляющие и приводы обеспечивают точное перемещение узлов станка по координатным осям. От их конструкции зависят скорость перемещения, точность позиционирования и стабильность работы оборудования.
Как работает портальный станок
Принцип работы портального станка заключается в относительном перемещении инструмента и заготовки по заданным координатам. Заготовку закрепляют на столе, после чего инструмент совершает необходимые перемещения и снимает слой материала.
На станках с ЧПУ последовательность операций задаётся управляющей программой. Система управления рассчитывает и контролирует перемещения по координатным осям, скорость подачи и другие параметры обработки.
- Заготовку устанавливают и закрепляют на рабочем столе.
- Выполняют привязку инструмента и системы координат.
- Загружают управляющую программу.
- Станок перемещает шпиндель в заданную позицию.
- Инструмент выполняет обработку согласно программе.
- После завершения операции выполняется смена инструмента или переход к следующему этапу.
- Готовую деталь снимают со станка и направляют на контроль.
Современные портальные обрабатывающие центры могут автоматически выполнять целый комплекс операций без снятия детали со стола. Это сокращает количество переустановок и помогает повысить точность изготовления.
Какие операции выполняют на портальных станках
Портальное оборудование применяется для большого количества металлорежущих операций. Конкретный набор возможностей определяется конструкцией шпинделя, мощностью привода, количеством осей и используемым инструментом.
- Фрезерование — обработка плоских поверхностей, уступов, пазов, карманов и сложных контуров.
- Сверление — получение отверстий различного диаметра и глубины.
- Зенкерование и развёртывание — обработка отверстий и получение требуемой точности посадочных поверхностей.
- Растачивание — получение точных отверстий большого диаметра и корректировка уже существующих отверстий.
- Обработка сложных поверхностей — формирование криволинейных контуров на многоосевых станках.
Одновременное управление несколькими координатами позволяет уменьшить количество переустановок детали и использовать более эффективные траектории инструмента.
Чем портальный станок отличается от обычного фрезерного
Главное отличие портального станка от консольного фрезерного оборудования заключается в компоновке и жёсткости конструкции. У портального станка рабочая зона располагается между стойками портала, который поддерживает поперечную балку и рабочий узел с двух сторон.
У консольного оборудования шпиндельная головка обычно закреплена на одной колонне и имеет вылет относительно неё. При увеличении размеров детали и нагрузки такая конструкция может сильнее подвергаться деформациям.
Портальная схема позволяет получить более жёсткую конструкцию и увеличить размеры рабочей зоны. Поэтому она особенно эффективна при обработке крупных деталей и выполнении тяжёлого резания.
Однако для небольших деталей портальный станок не всегда является оптимальным выбором. В таких случаях может быть достаточно компактного вертикального обрабатывающего центра, который занимает меньше производственной площади и требует меньших затрат.
Преимущества портальных станков
- Высокая жёсткость конструкции.
- Возможность обработки крупногабаритных деталей.
- Высокая точность позиционирования.
- Стабильность при тяжёлом резании.
- Большая рабочая зона.
- Возможность многооперационной обработки.
- Автоматизация обработки благодаря ЧПУ.
- Сокращение количества переустановок детали.
- Возможность автоматической смены инструмента.
- Высокая производительность при серийном производстве.
Где применяются портальные станки
Портальные станки используются в отраслях, где необходимо обрабатывать крупные металлические детали. Их применяют в машиностроении, энергетике, судостроении, авиационной и космической промышленности, производстве пресс-форм и тяжёлого оборудования.
Типичные детали:
- корпуса машин и механизмов;
- рамы;
- основания;
- плиты;
- крупные сварные конструкции;
- элементы прессов;
- пресс-формы;
- штампы;
- детали энергетического оборудования;
- крупногабаритные детали специальной техники.
В тяжёлом машиностроении портальное оборудование позволяет обрабатывать детали значительной массы без использования большого количества отдельных станков.
Как выбрать портальный станок
Выбор портального станка необходимо начинать не с бренда или стоимости, а с технологической задачи. В первую очередь определяют максимальные размеры и массу деталей, перечень операций, требуемую точность и объём производства.
При сравнении оборудования оценивают:
- Размер рабочего стола — должен соответствовать габаритам заготовки с учётом пространства для закрепления.
- Максимальную нагрузку на стол — особенно важно учитывать при обработке массивных стальных и чугунных деталей.
- Ходы по координатным осям — определяют фактическую рабочую зону станка.
- Мощность и крутящий момент шпинделя — для тяжёлого резания требуется соответствующий запас мощности.
- Частоту вращения шпинделя — высокие обороты востребованы при чистовой обработке, а тяжёлое фрезерование часто требует высокого крутящего момента.
- Точность позиционирования и повторяемость — важны при изготовлении ответственных деталей.
- Количество осей — для простых деталей может быть достаточно трёх координат, а для сложных поверхностей целесообразны 4- и 5-осевые решения.
- Систему ЧПУ — от неё зависят возможности программирования, автоматизации и интеграции оборудования в производство.
- Уровень автоматизации — для серийного выпуска могут быть полезны автоматическая смена инструмента, измерительные системы и контроль инструмента.
Когда портальный станок действительно необходим
Портальный станок оправдан, когда производство регулярно работает с крупными или тяжёлыми деталями и обычного фрезерного оборудования уже недостаточно по рабочей зоне или жёсткости.
Если предприятие преимущественно выпускает небольшие детали, установка крупного портального оборудования может оказаться экономически неоправданной. Перед покупкой необходимо оценить реальные размеры заготовок, объём снимаемого металла, требования к точности, количество операций и планируемую загрузку станка.
Правильно выбранное оборудование должно соответствовать конкретному технологическому процессу. Это позволяет избежать переплаты за избыточные характеристики и одновременно не столкнуться с ограничениями станка после его установки.
Портальные станки для современного производства
Современный портально-фрезерный станок — это не просто крупногабаритное фрезерное оборудование, а полноценный производственный комплекс. ЧПУ, автоматическая смена инструмента, измерительные системы и программные решения позволяют выполнять сложные операции с минимальным участием оператора.
При выборе оборудования важно рассматривать станок вместе с инструментом, оснасткой, программным обеспечением и технологией обработки. Только комплексный подход позволяет получить требуемую производительность и стабильное качество деталей.
Как подобрать портальный станок под производство
Универсального портального станка, одинаково подходящего для всех предприятий, не существует. Оборудование необходимо выбирать исходя из размеров деталей, материалов, операций, требований к точности и объёма производства.
На нашем сайте можно подобрать портальные станки под конкретную производственную задачу. Специалисты помогут сопоставить характеристики оборудования с технологией обработки и выбрать оптимальную конфигурацию — от размеров рабочей зоны и мощности шпинделя до количества осей и уровня автоматизации.
Если производство работает с крупногабаритными деталями, правильный выбор портального станка позволяет увеличить производительность, сократить количество переустановок и обеспечить стабильную точность обработки.
Итог
Портальные станки предназначены для точной и стабильной обработки крупногабаритных и тяжёлых деталей. Их жёсткая конструкция позволяет выполнять фрезерование, сверление, растачивание и другие операции при значительных нагрузках.
Основными преимуществами оборудования являются большая рабочая зона, высокая жёсткость, возможность многооперационной обработки и автоматизация процессов с помощью ЧПУ.
Оптимальный портальный станок должен соответствовать реальным задачам производства: размерам и массе заготовок, материалам, перечню операций, требуемой точности и планируемому объёму выпуска.
