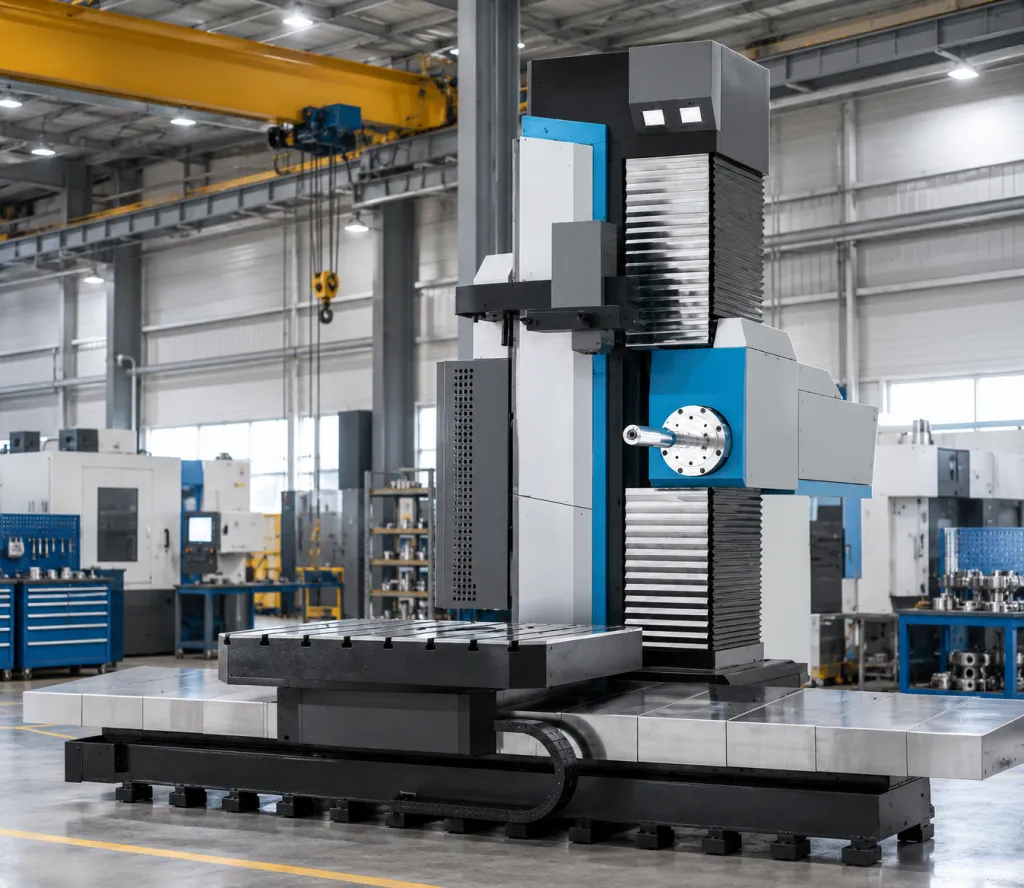

Горизонтально-расточные станки — это оборудование для точной обработки отверстий, плоскостей, пазов и других поверхностей крупногабаритных деталей. Их применяют в машиностроении при изготовлении корпусов редукторов, станин, рам, блоков цилиндров, деталей приводов и других изделий, где критично взаимное расположение поверхностей.
Главная особенность таких станков — возможность выполнить несколько операций за одну установку детали. Это сокращает вспомогательное время, уменьшает погрешности повторного базирования и повышает стабильность размеров партии.
На практике горизонтально-расточные станки используют там, где универсальное оборудование не справляется с габаритами, массой заготовки или требованиями к точности координат отверстий.
Именно в этот момент производства начинают рассматривать специализированные расточные решения с ЧПУ. Такой подход позволяет не просто «добавить операции», а выстроить устойчивый маршрут обработки корпусных деталей.
Для чего нужны горизонтально-расточные станки в машиностроении
Основная задача — обеспечить точную обработку отверстий и сопряжённых поверхностей на массивных деталях, которые сложно или нецелесообразно обрабатывать на универсальном оборудовании.
В машиностроении такие станки применяют для обработки:
- корпусных деталей;
- станин и рам;
- корпусов редукторов;
- блоков цилиндров;
- деталей приводов;
- опор и кронштейнов;
- элементов гидравлического оборудования;
- крупных деталей энергетического оборудования;
- деталей тяжёлого машиностроения.
Ключевое преимущество — работа с деталями значительных размеров и массы при обеспечении точного взаимного расположения нескольких отверстий и поверхностей.
Какие операции выполняют на горизонтально-расточных станках
На таком оборудовании выполняют растачивание, сверление, фрезерование, зенкерование, развёртывание и нарезание резьбы. Конкретный набор зависит от конструкции станка, шпиндельного узла, системы ЧПУ и оснастки.
Наиболее распространённая операция — растачивание: получение отверстия требуемого диаметра и точности после предварительной обработки. Дополнительно станок позволяет:
- Сверление — получение новых отверстий в корпусных и других деталях;
- Растачивание — точная обработка существующих отверстий и коррекция геометрии;
- Фрезерование — обработка плоскостей, уступов, пазов;
- Зенкерование — обработка входных участков отверстий и посадочных поверхностей;
- Развёртывание — получение отверстий с высокой точностью размеров и чистотой;
- Нарезание резьбы — метчиками или другим резьбонарезным инструментом.
Таким образом, один станок способен заменить несколько единиц оборудования на отдельных этапах технологического процесса.
Почему горизонтально-расточные станки востребованы в машиностроении
Основное преимущество — возможность точно обрабатывать крупные и тяжёлые детали за минимальное количество установок. Это особенно важно для корпусных изделий со сложной системой взаимосвязанных отверстий.
Например, в корпусе редуктора необходимо обеспечить не только заданный диаметр отверстий, но и точное расстояние между их осями. Даже небольшое отклонение может привести к неправильному положению валов и повышенному износу узла.
При обработке детали за одну установку координаты всех поверхностей формируются относительно единой базы. Это уменьшает погрешность, связанную с повторным базированием. Дополнительным плюсом является универсальность: при правильном подборе инструмента и оснастки один станок выполняет значительную часть операций механической обработки корпуса.

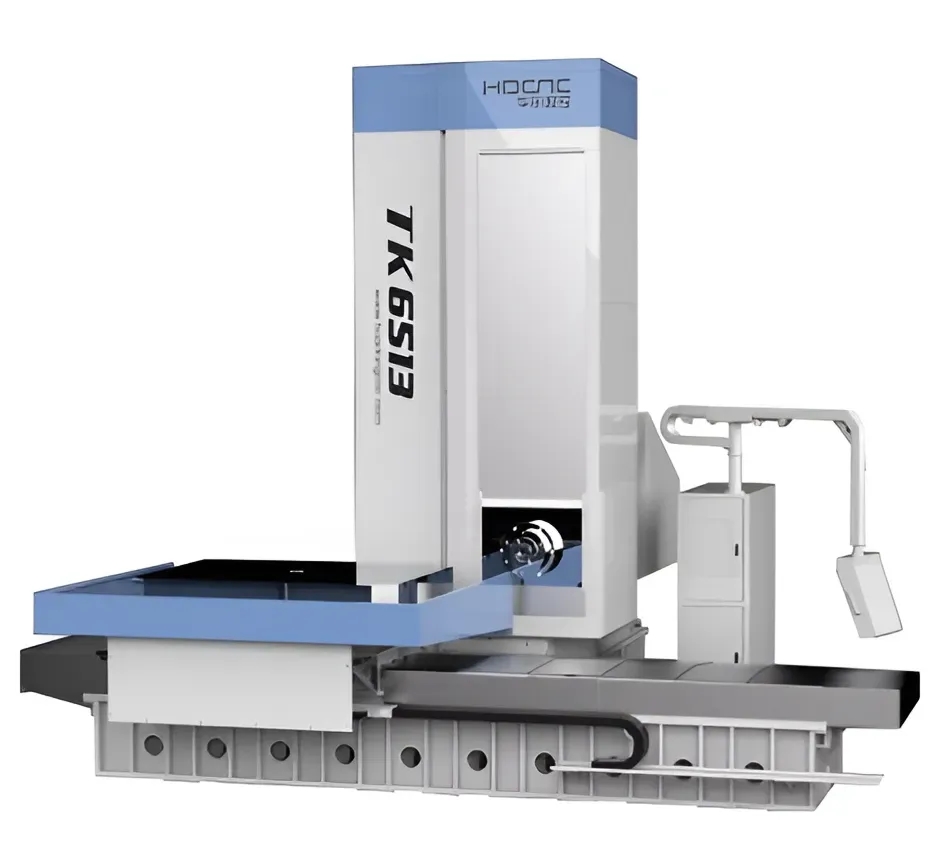

Горизонтально-расточные станки с ЧПУ для машиностроения
Станки с ЧПУ автоматизируют обработку и обеспечивают стабильное выполнение операций при серийном и крупносерийном производстве. Управляющая программа задаёт последовательность перемещений, режимы обработки и другие параметры технологического процесса.
Использование ЧПУ особенно эффективно при изготовлении деталей со сложной геометрией и большим количеством отверстий. К преимуществам относятся:
- высокая повторяемость обработки;
- сокращение времени на переналадку;
- возможность автоматического выполнения нескольких операций;
- снижение влияния человеческого фактора;
- стабильность размеров партии;
- возможность обработки сложных деталей;
- интеграция с современными системами производства.
При этом эффективность определяется не только наличием ЧПУ. Важны жёсткость конструкции, характеристики шпинделя, диапазоны перемещений, размеры рабочего стола, допустимая масса заготовки и возможности инструментальной системы.

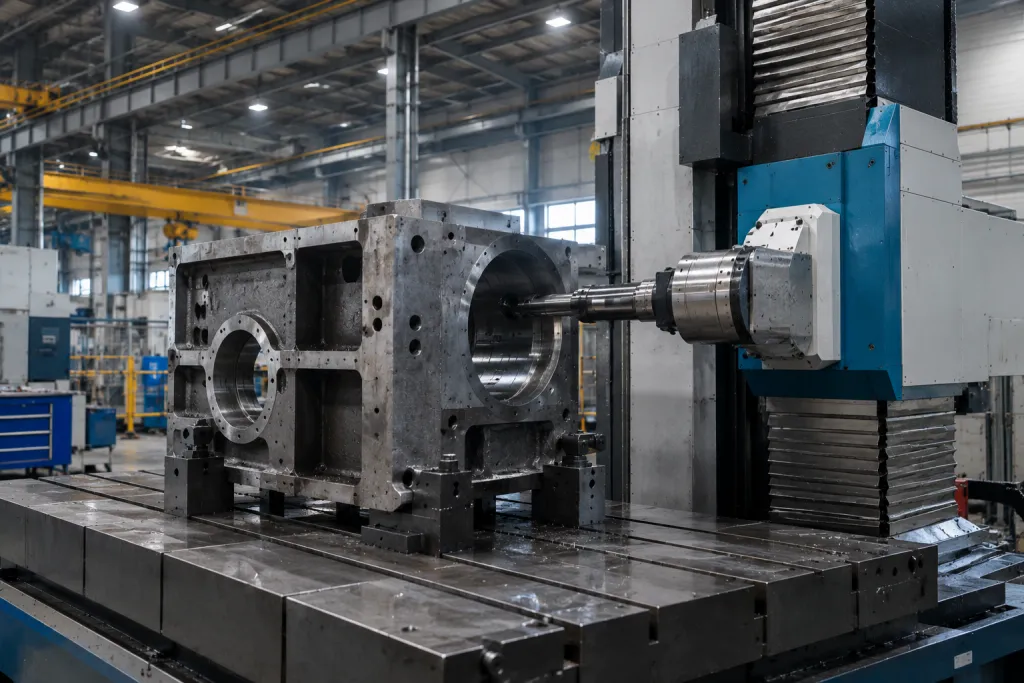

Какие детали лучше всего обрабатывать на горизонтально-расточном станке
Оборудование особенно эффективно для корпусных и крупногабаритных деталей, в которых требуется большое количество точно расположенных отверстий. Горизонтальная компоновка позволяет удобно подводить инструмент к различным участкам массивной заготовки.

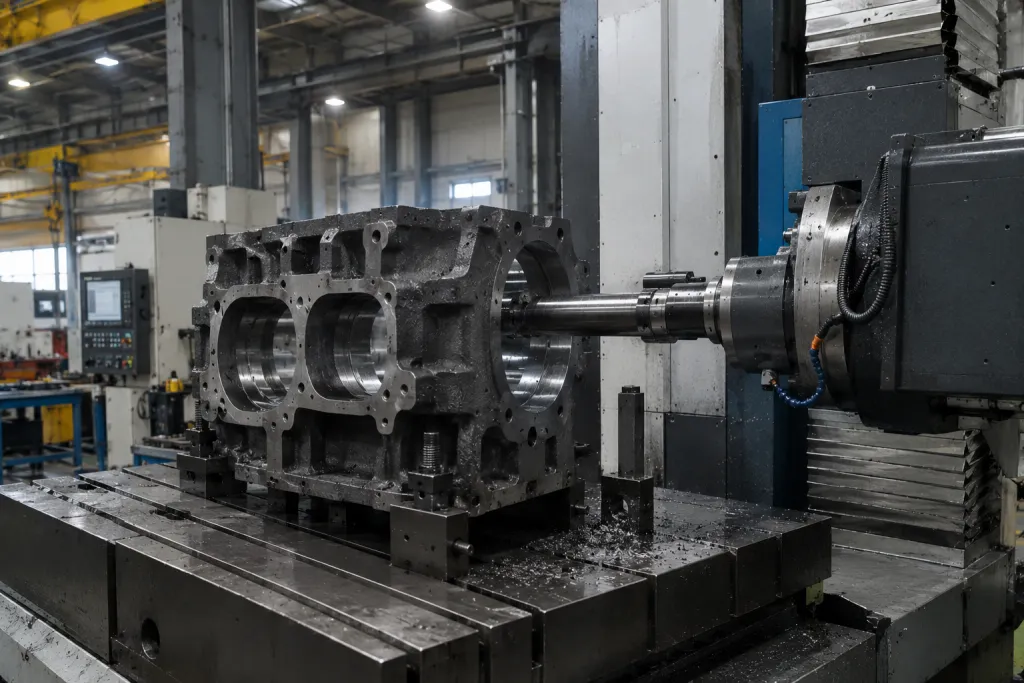

Типичные примеры — корпуса редукторов и коробок передач. В них необходимо с высокой точностью обработать отверстия под подшипники, валы и другие элементы конструкции.
Также на станках обрабатывают:
- корпуса насосов;
- корпуса компрессоров;
- корпуса коробок передач;
- основания и рамы оборудования;
- крупные кронштейны;
- детали гидравлических систем;
- элементы металлообрабатывающего оборудования.
При выборе оборудования учитывают не только габариты детали, но и расположение обрабатываемых поверхностей. В некоторых случаях ключевым параметром становится возможность перемещения шпинделя и стола относительно заготовки.
Как горизонтально-расточной станок повышает эффективность производства
Основной способ повышения производительности — сокращение количества установок детали и объединение нескольких операций на одном оборудовании. Чем меньше раз деталь приходится снимать и устанавливать заново, тем меньше вспомогательное время и риск потери точности базирования.
Дополнительный эффект даёт автоматизация. На станке с ЧПУ можно заранее подготовить программу, установить инструмент и последовательно выполнить все предусмотренные технологией операции.
Для серийного производства особенно важна повторяемость. После отработки технологии одна и та же программа может использоваться для обработки партии деталей с минимальными корректировками. При этом производительность нельзя оценивать только по скорости перемещения или частоте вращения шпинделя: в реальном производстве необходимо учитывать весь цикл — установку и закрепление заготовки, смену инструмента, холостые перемещения, обработку, контроль и снятие детали.
Как выбрать горизонтально-расточной станок для машиностроительного производства
При выборе оборудования необходимо сопоставить технические характеристики станка с реальными параметрами деталей и технологией их обработки. Универсального станка, одинаково эффективного для любых задач, не существует.
В первую очередь оценивают:
- Размер рабочего стола — должен обеспечивать надёжное размещение и закрепление заготовки с учётом оснастки;
- Максимальную массу детали — важно учитывать не только грузоподъёмность стола, но и распределение нагрузки;
- Диаметр шпинделя — от него зависят возможности по применяемому инструменту и обработке крупных отверстий;
- Ход рабочих органов — диапазон перемещений определяет максимальную зону обработки;
- Мощность и крутящий момент шпинделя — имеют большое значение при обработке крупных деталей и выполнении тяжёлых операций;
- Точность позиционирования и повторяемость — особенно важны при обработке сопряжённых отверстий и ответственных посадочных поверхностей;
- Систему ЧПУ — удобство программирования, возможности автоматизации и совместимость с используемыми процессами;
- Инструментальную систему — возможность автоматической смены инструмента сокращает вспомогательное время.
Оснастка и инструмент для горизонтально-расточных станков
Эффективность оборудования во многом зависит от правильно подобранного инструмента и оснастки. Даже высокоточный станок не реализует свои возможности при неправильно выбранной расточной оправке, недостаточной жёсткости крепления или неподходящих режимах резания.
Для работы применяют расточные оправки, сверлильный и фрезерный инструмент, зенкеры, развёртки, резьбонарезной инструмент и другие приспособления. Для крупных деталей особенно важна жёсткость технологической системы: станок — оснастка — инструмент — заготовка. Недостаточная жёсткость может привести к вибрациям, снижению точности и ухудшению качества поверхности.
Какую роль играет жёсткость станка
- Жёсткость конструкции напрямую влияет на точность и стабильность обработки, особенно при работе с крупными деталями и выполнении тяжёлых операций.
- Чем устойчивее станок к деформациям и вибрациям, тем лучше он сохраняет заданные параметры обработки.
- Для машиностроения это особенно важно при растачивании отверстий большого диаметра и обработке деталей с большой длиной вылета инструмента.
- При выборе оборудования оценивают конструкцию станины, колонны, рабочего стола, шпиндельного узла и направляющих, а также характеристики привода и допустимые режимы обработки.
Горизонтально-расточные станки для единичного и серийного производства
Горизонтально-расточное оборудование используется как в единичном, так и в серийном производстве. Отличаться будет прежде всего уровень автоматизации и требования к переналадке.
Для единичного производства важны универсальность, широкий диапазон обработки и возможность быстро адаптировать оборудование под разные детали. Для серийного производства на первый план выходят производительность, автоматическая смена инструмента, возможности ЧПУ и стабильность повторения технологического процесса.
При больших объёмах выпуска дополнительно оценивают возможность автоматизации загрузки, измерения деталей и интеграции станка в производственную линию.
Итог
Горизонтально-расточные станки являются важной частью современного машиностроительного производства, особенно при обработке крупных корпусных деталей. Они позволяют выполнять растачивание, сверление, фрезерование и другие операции с высокой точностью, часто за одну установку.
Правильно подобранное оборудование помогает сократить количество переустановок, повысить производительность и обеспечить стабильность размеров готовых деталей. При выборе станка необходимо учитывать габариты и массу заготовок, диапазон перемещений, характеристики шпинделя, точность, возможности ЧПУ, инструментальную систему и требования конкретного технологического процесса.
Для предприятия оптимальный горизонтально-расточной станок — это не просто оборудование с определёнными характеристиками, а станок, параметры которого соответствуют реальным задачам производства.
